F4 Pro 室内固装 LED 显示屏

320 × 480 mm 塑料箱体，可选配 640 × 480 mm 铝合金框架，支持直角拼接、磁吸固定和全前维护。

电子邮箱：support@gkc-led.com

电话：+86 177 0588 5572

打造专属品牌产品贴牌合作流程

产品概览

产品特点

规格参数

定制

产品概览+

产品概览

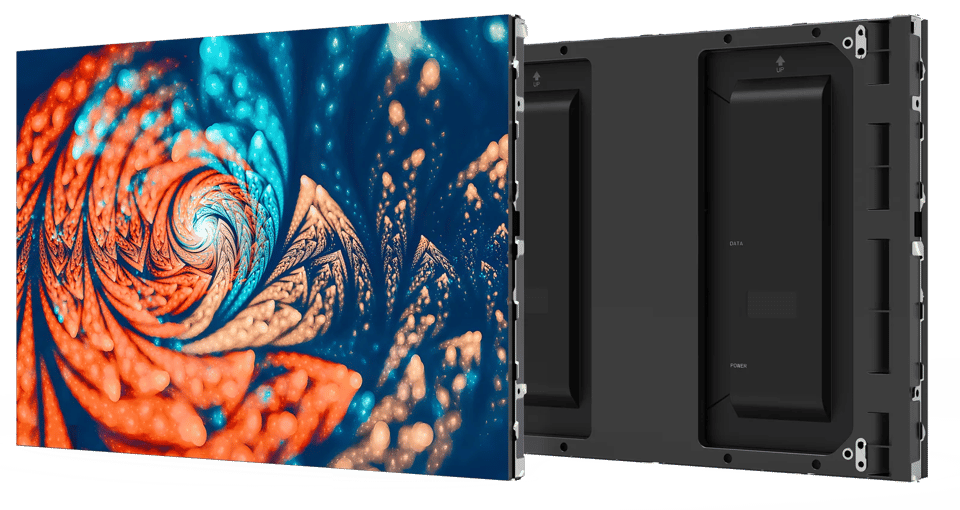

F4 Pro 室内固装 LED 显示屏

F4 Pro 采用轻质塑料箱体，并可选配固定式铝框，同一系统即可搭建平面墙体或直角转角。采用三合一板卡设计，支持全前维护，让安装与维护更加简便。

兼容硬连接与软连接
可选配直角拼接框架
磁吸固定
三合一主板
整机前维护
压铸框架可选配磁吸组件

提交合作咨询

产品特点+

轻量化设计，磁吸固定

320 × 240 mm 模组仅重 0.6 kg
箱体仅重 1.9 kg，采用磁吸固定
通用模组尺寸，性价比出众
适用于国内外市场，安装简便

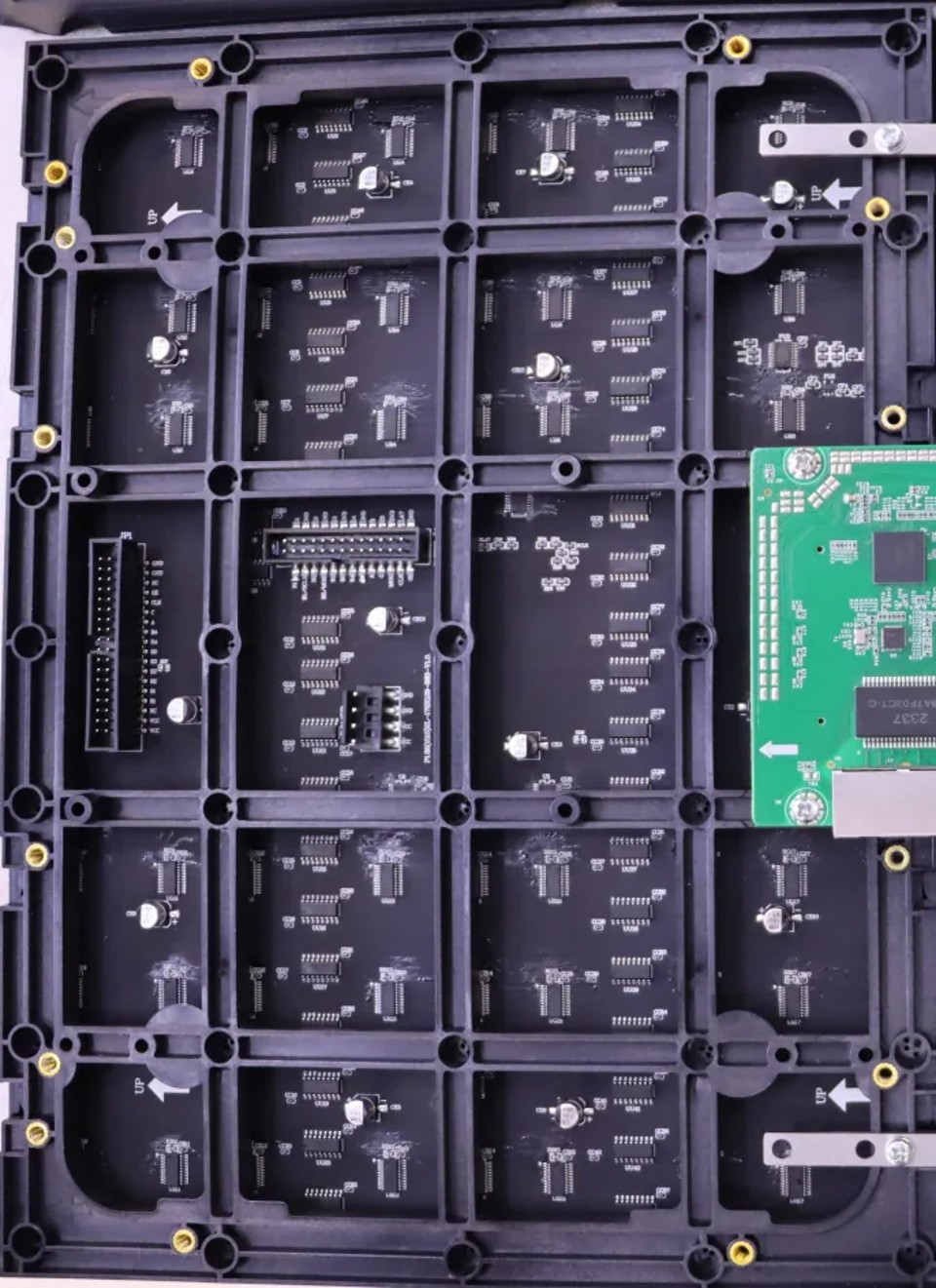

简洁稳定的三合一方案

三合一 HUB 板集成 HUB、电源和接收卡
无需繁琐连接信号线或电源线
稳定性更高，维护更简便

无电缆插接设计，维护更轻松

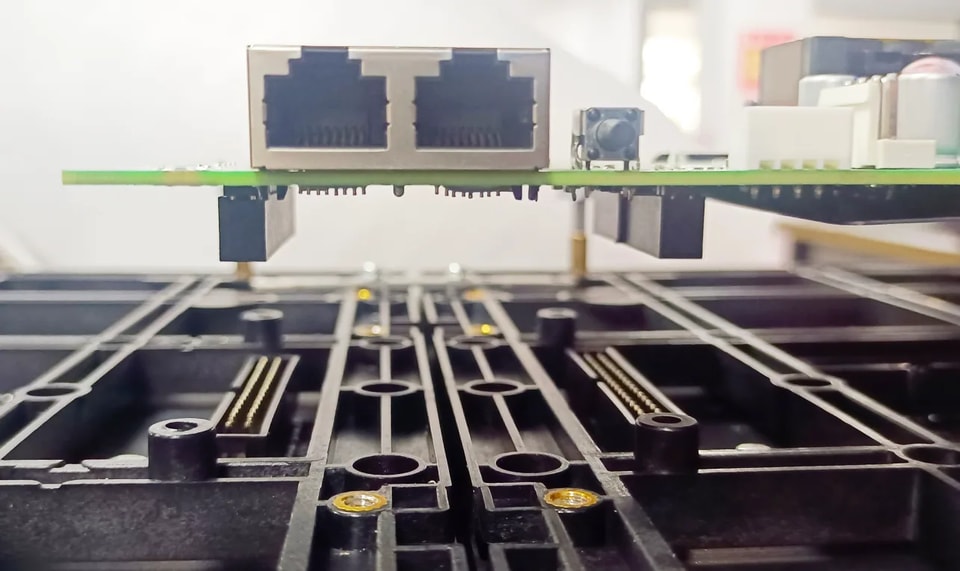

硬连接

HUB 硬连接接口，兼容 320 × 240 模组，并适配 F1-MAX 硬连接方案。

多接口测试与维护

模组支持硬连接和软连接，并配备 HUB320 接口，便于测试与维护。适用范围广，性价比高。

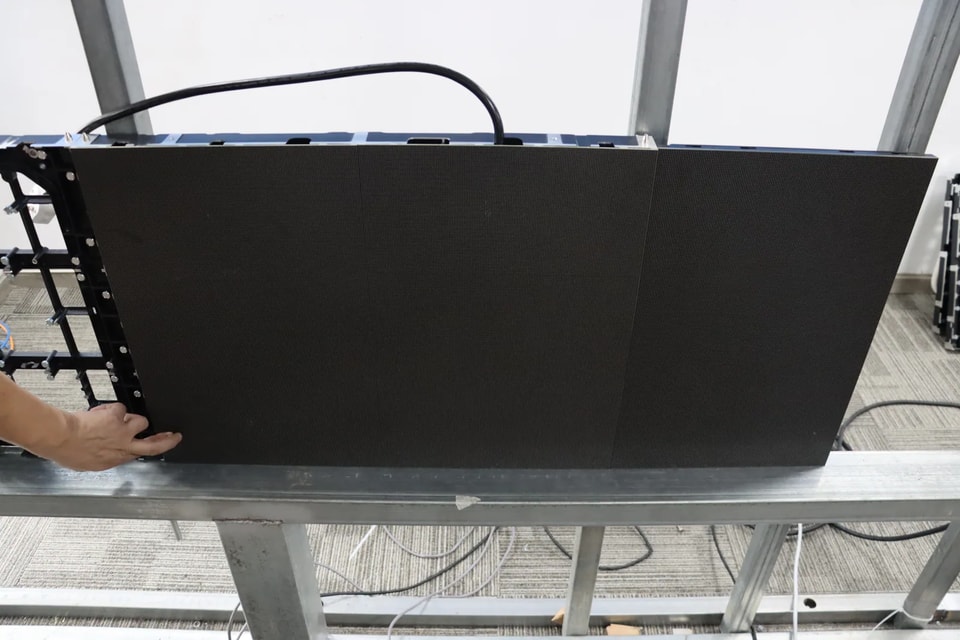

平整度高，安装简便

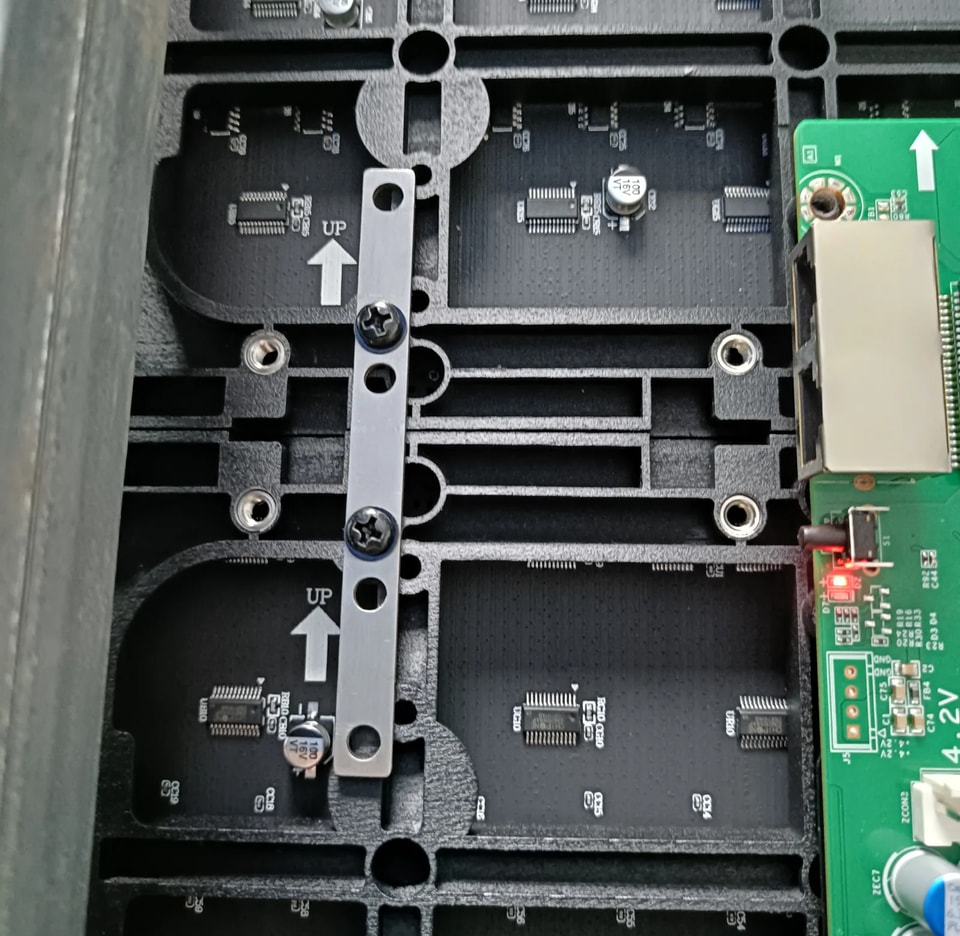

无缝拼接

上下各需两块模组即可实现无缝拼接，搭配模组连接件提升平整度。磁吸安装让组装、拆卸和维护更加轻松。

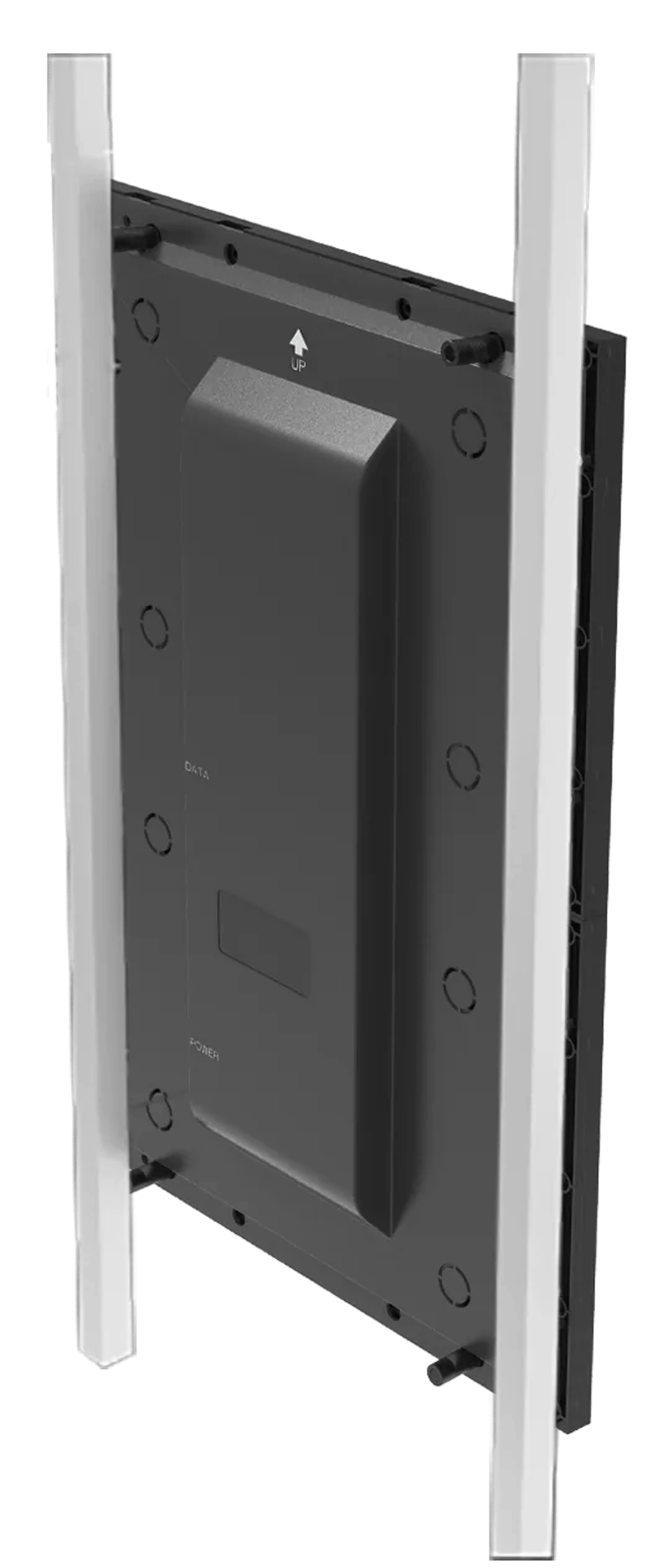

磁吸安装厚度（可选）

29.8 mm（标准）或 41.2 mm（兼容 F1max）。

压铸框架磁吸组件（可选）

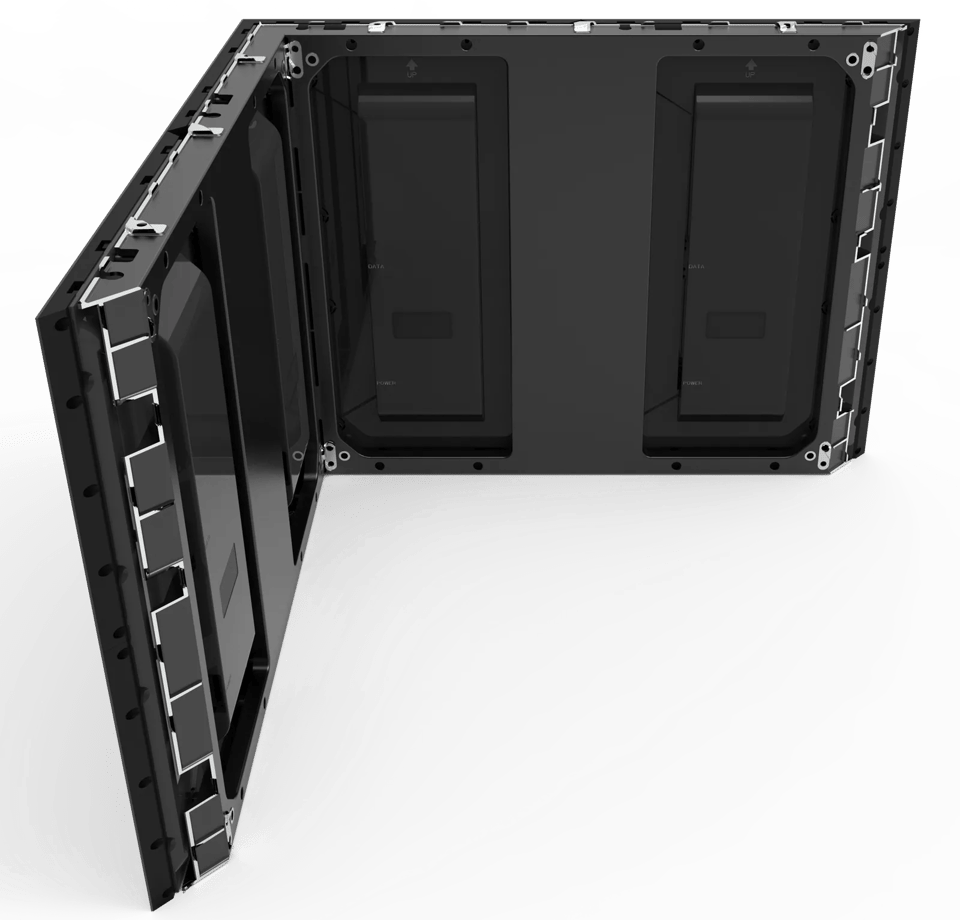

直角压铸框架

通过磁吸固定两个 320 × 480 箱体，适用于平面显示屏。

斜切压铸框架

两侧均采用 45° 斜切设计，适用于立方体屏和直角屏。

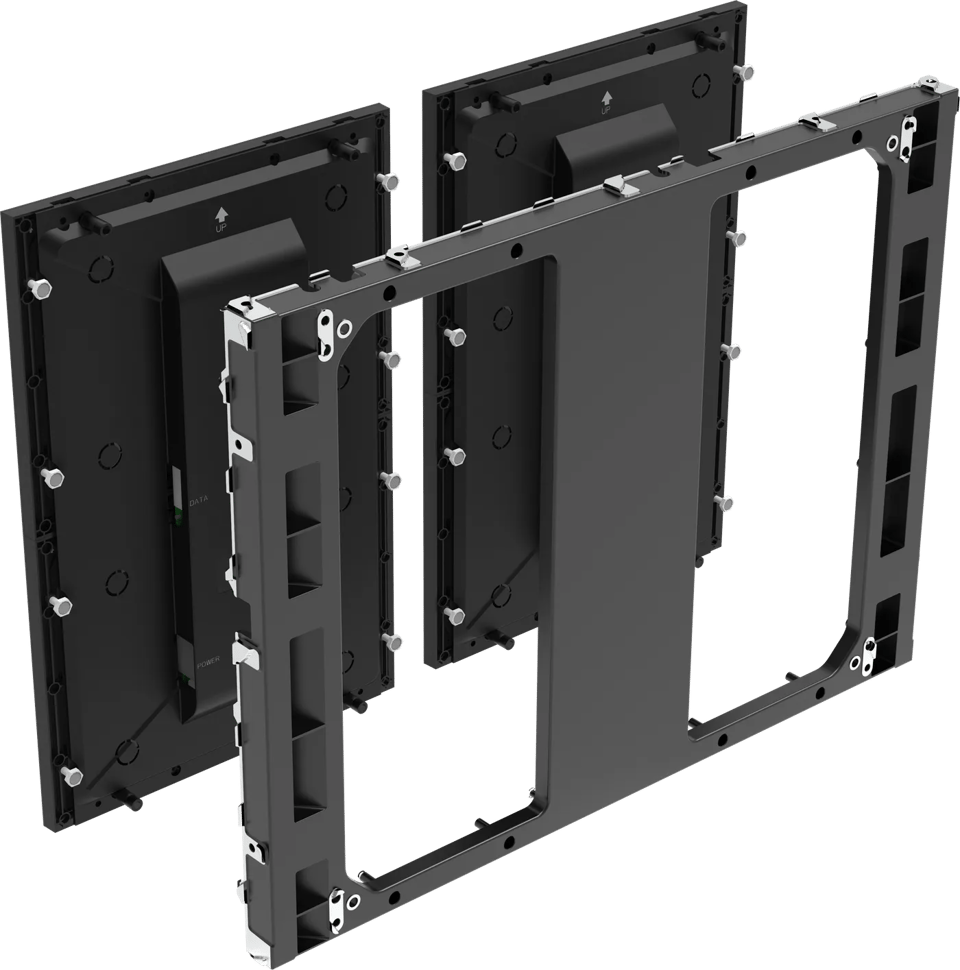

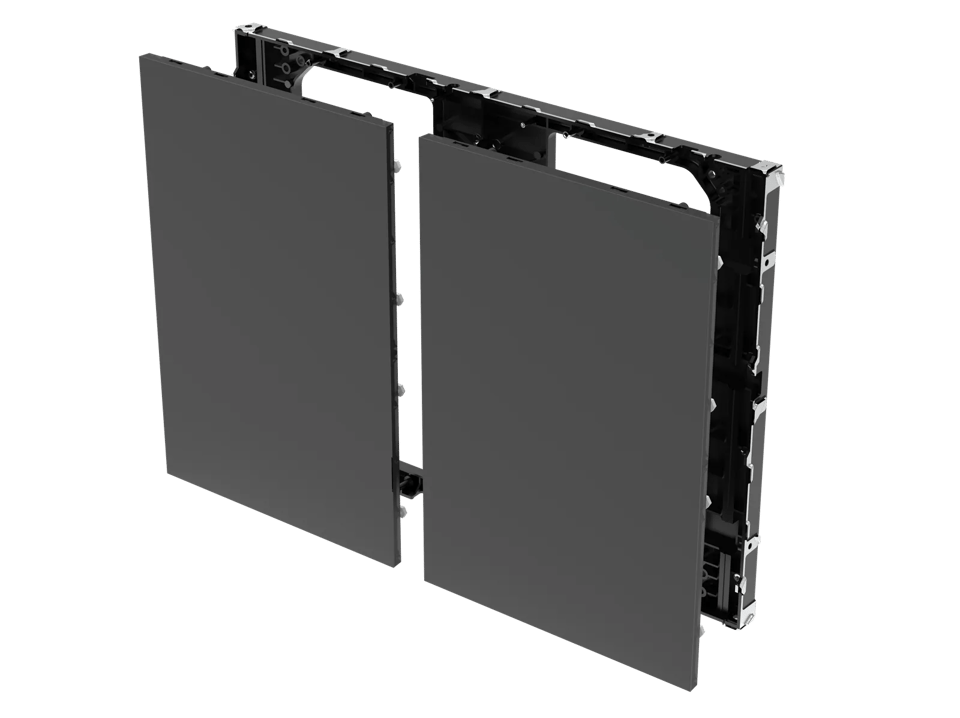

压铸框架，大屏优选

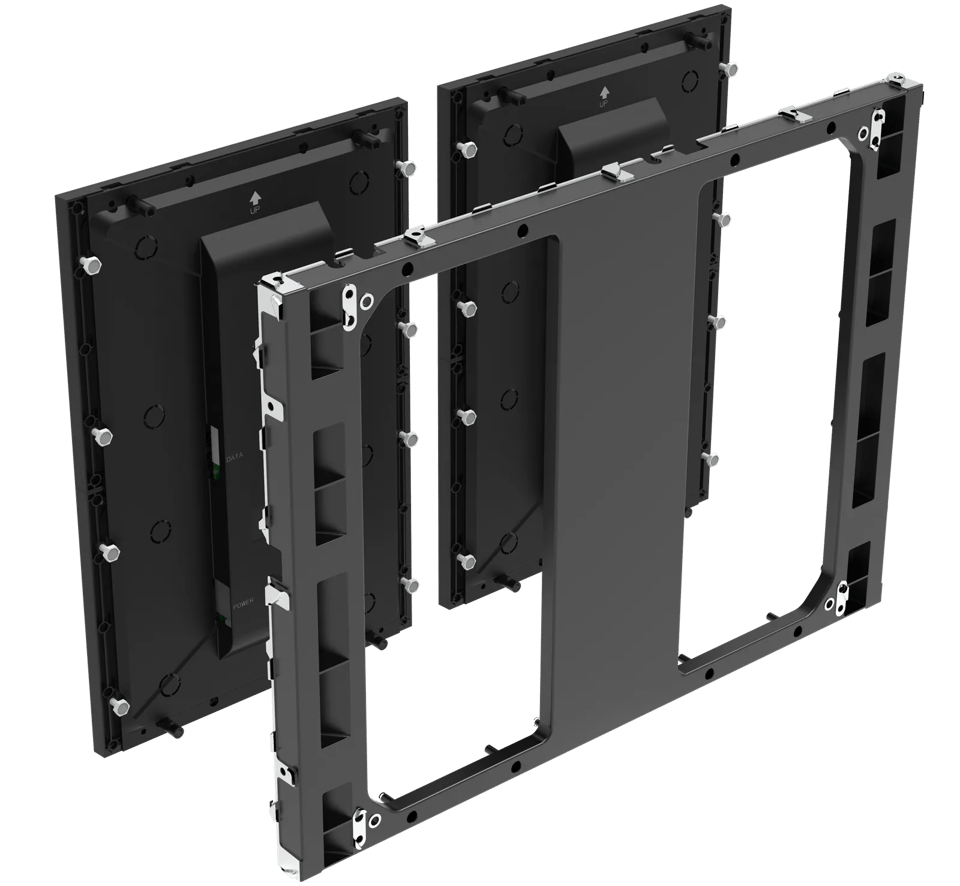

640 × 480 mm 压铸框架
可磁吸固定两个 320 × 480 塑料箱体
提升耐用性、稳定性与安全性
大尺寸箱体拼接，拼缝小，平整度更高
适用于大屏，安装、拼装和操作简便

规格通用，适配性强

320（宽）× 480（高）箱体可与 F1 MAX（640 × 480）互拼
满足多种屏幕尺寸需求
图示：F1max 系列（左）和 F4pro 系列（右）

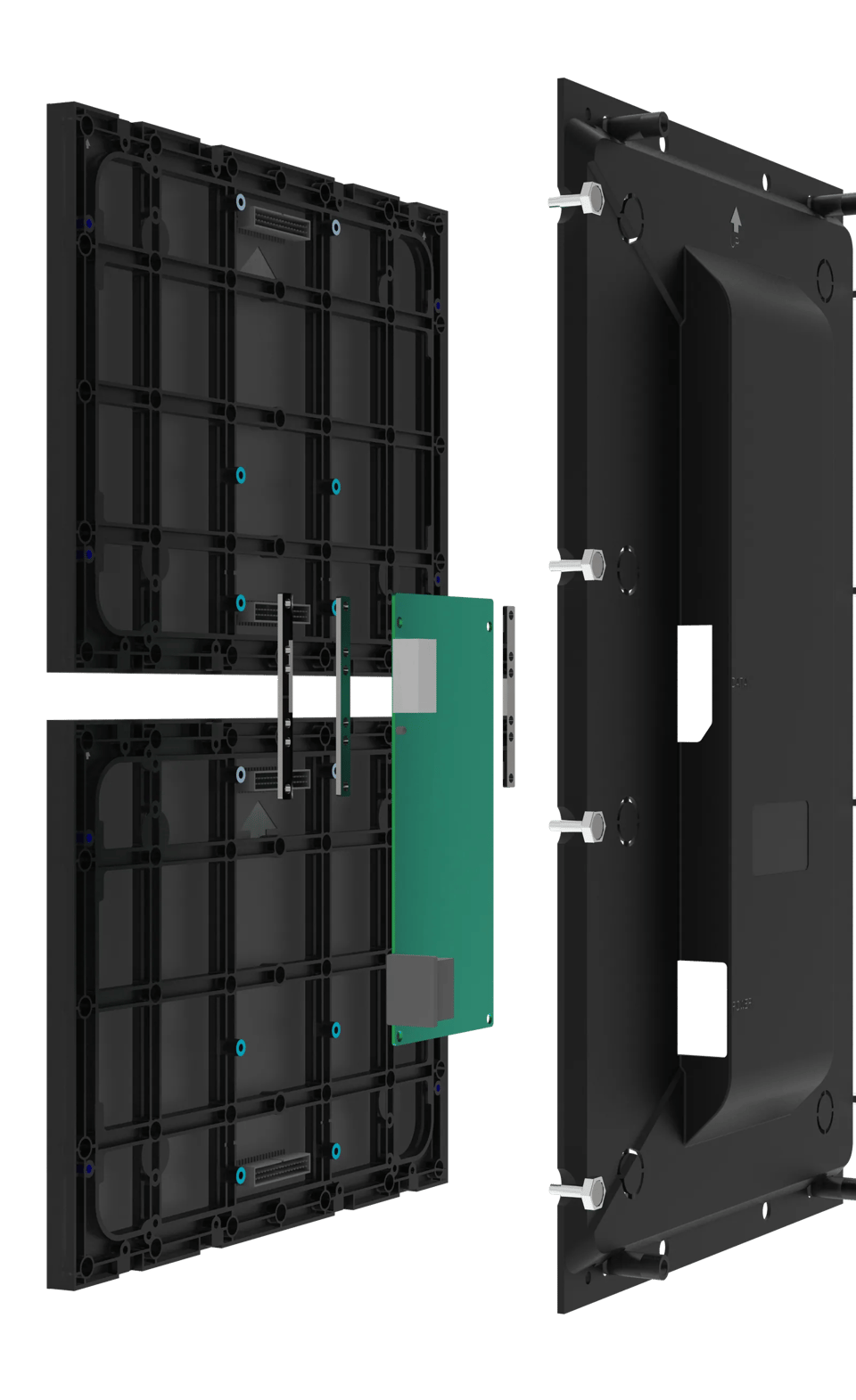

内部布局

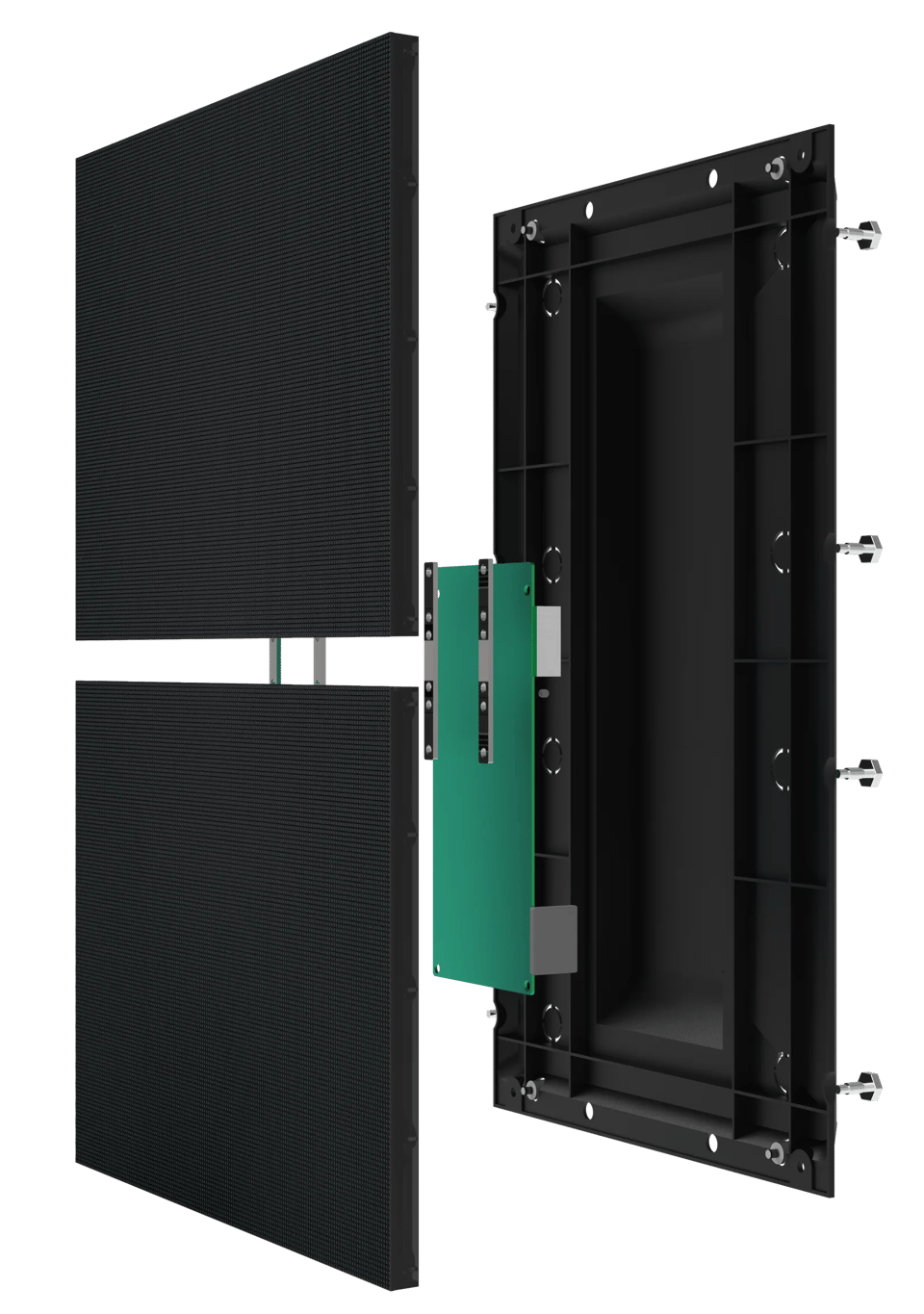

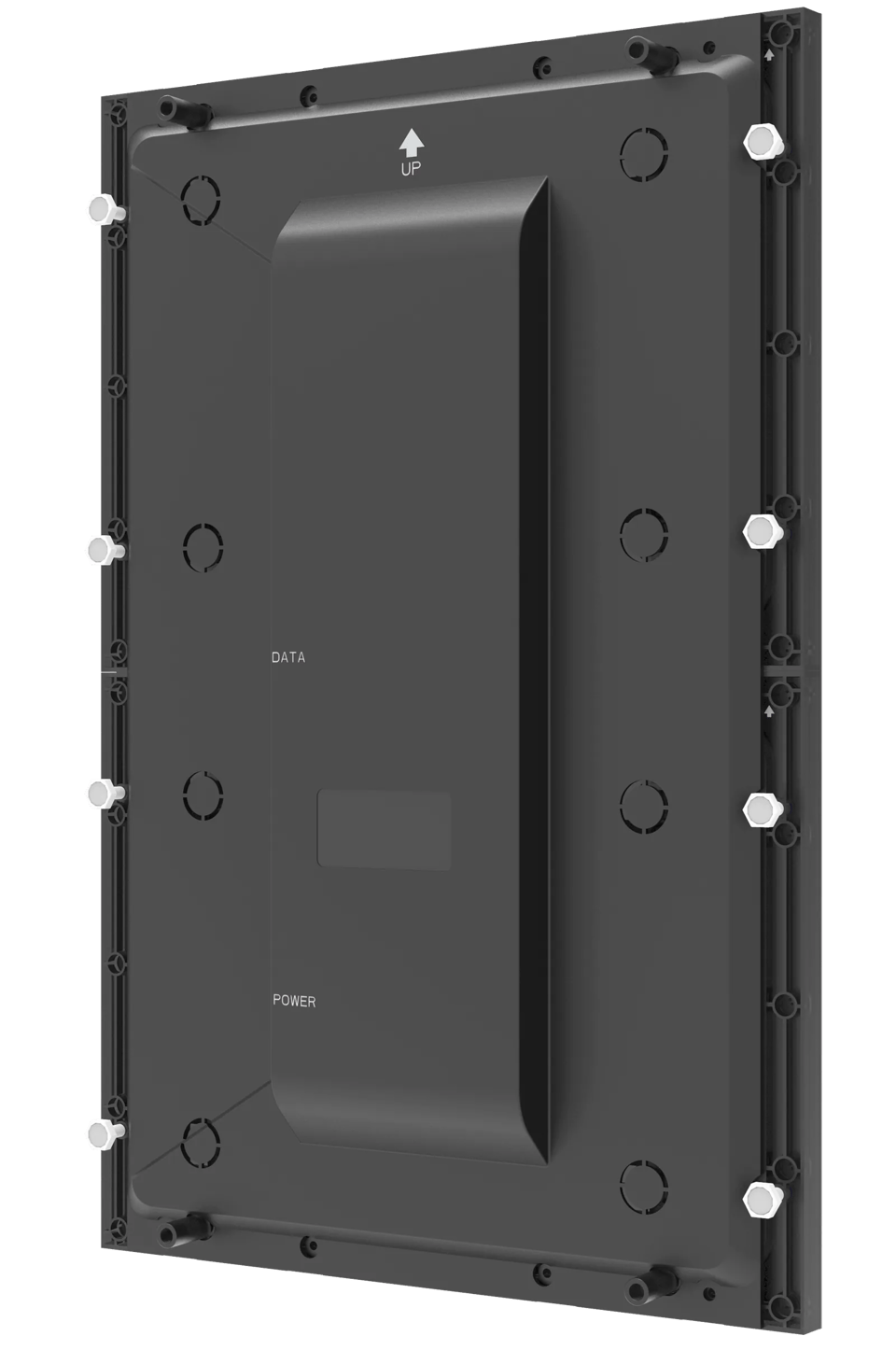

F4pro 简易箱体组件后视图：塑料后盖、三合一 HUB、320 × 240 模组、信号接口、电源接口

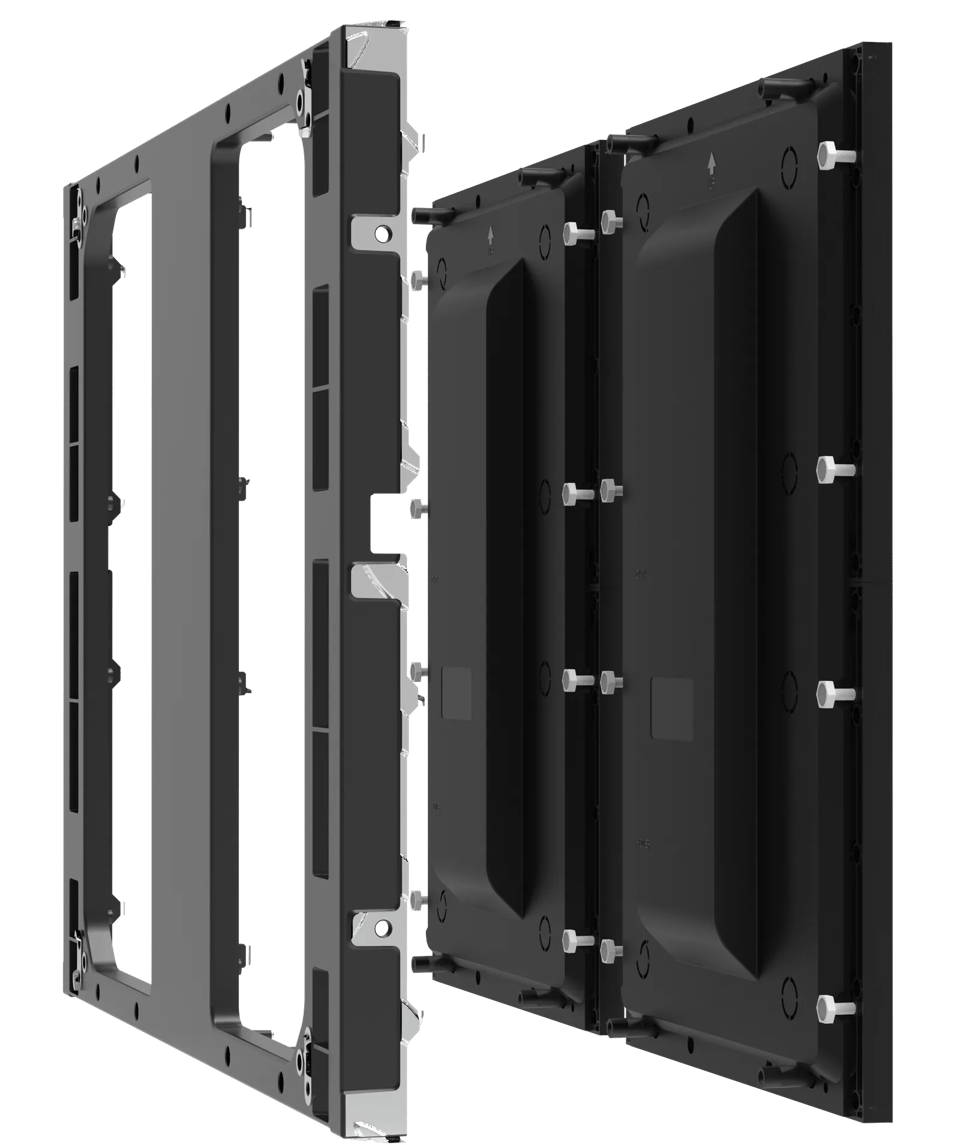

640 × 480 压铸框组件后视图：压铸框、磁吸柱、塑料后盖

室内小间距专业显示屏

F4pro 系列适用于多种室内固定安装场景。

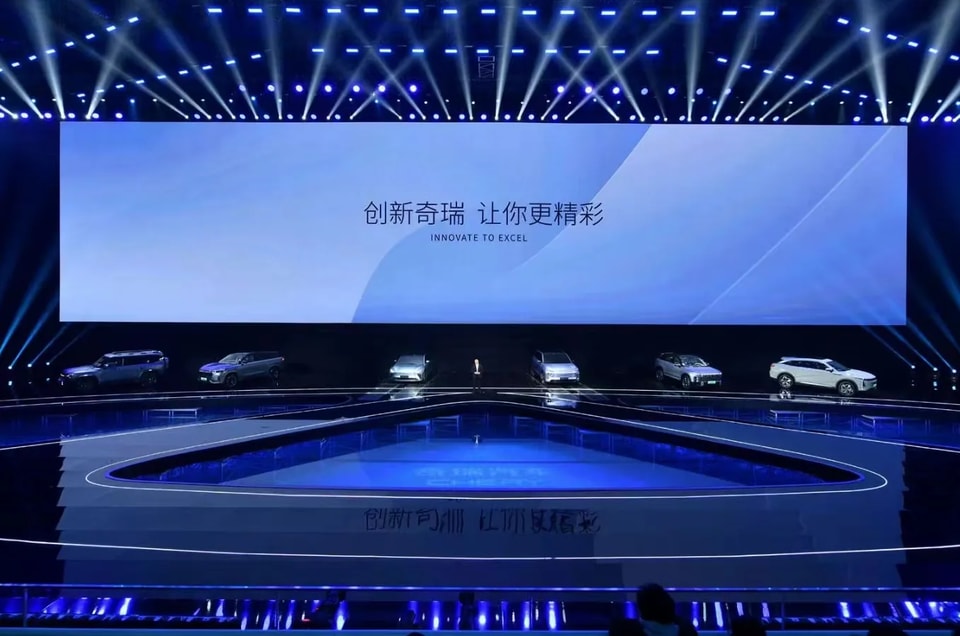

舞台演出与演播室
裸眼 3D
大型会议厅与电影院
购物中心与超市

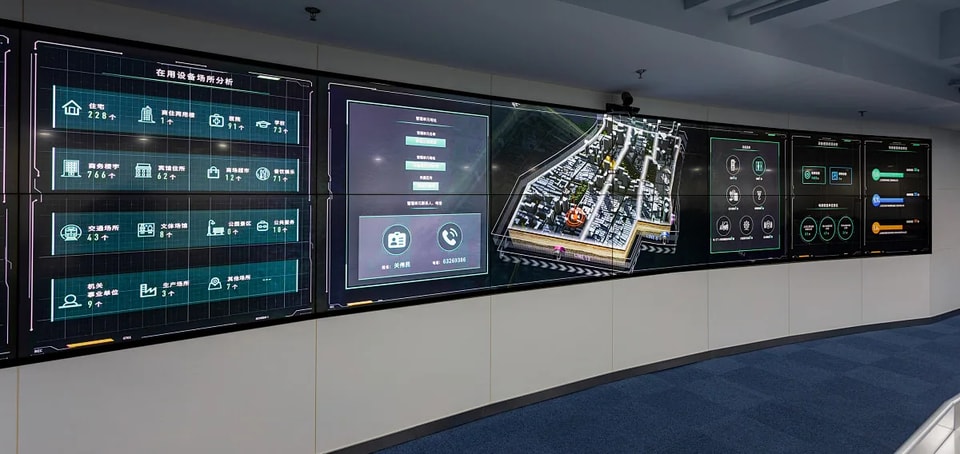

指挥中心与智慧城市
机场及火车站广告屏

规格参数+

规格参数

技术规格

主要参数

塑料箱体尺寸	320 × 480 mm
固定铝框尺寸	640 × 480 mm
模组尺寸	320 × 240 mm
像素间距 — SMD / HOB	1.538 / 1.86 / 2 / 2.5 mm

显示性能

亮度	≥500 尼特
对比度	5000:1
灰度等级	14 位
刷新率	3840 Hz
帧率	50-60 Hz
视角	160° / 160°

箱体与模组

箱体尺寸	320 × 480 × 46.1 mm
标准安装厚度	29.8 mm
使用兼容 F1max 的磁吸柱时的安装厚度	41.2 mm
压铸框尺寸（选配）	640 × 480 × 48.6 mm
箱体重量	1.9±0.3 kg
模组尺寸	320 × 240 mm
模组重量	0.6±0.05 kg

F4pro 系列参数

参数	P1.538	P1.86	P2	P2.5
像素配置	SMD 1212	SMD 1515	SMD 1515	SMD 2121
亮度（尼特）	≥500	≥500	≥500	≥500
灰度等级（位）	14	14	14	14
刷新率（Hz）	3840	3840	3840	3840
帧率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60
驱动方式	恒流驱动（1/104）	恒流驱动（1/86）	恒流驱动（1/80）	恒流驱动（1/64）
可视角度（垂直/水平°）	160/160	160/160	160/160	160/160
色温（K）	2000-9500	2000-9500	2000-9500	2000-9500
亮度/色度均匀性	98%	98%	98%	98%
对比度	5000:1	5000:1	5000:1	5000:1
模组重量（kg）	0.6±0.05	0.6±0.05	0.6±0.05	0.6±0.05
模组尺寸（mm）	320×240	320×240	320×240	320×240
模组分辨率（宽×高）	208×156	172×129	160×120	128×96
像素密度（点/平方米）	422500	288906	250000	160000
每个箱体的模组数量（宽×高）	1×2	1×2	1×2	1×2
箱体分辨率（宽×高）	208×312	172×258	160×240	128×192
箱体尺寸（毫米）	320×480×46.1	320×480×46.1	320×480×46.1	320×480×46.1
箱体重量（千克）	1.9±0.3	1.9±0.3	1.9±0.3	1.9±0.3
每框模组数（宽×高）	2×2	2×2	2×2	2×2
箱体尺寸（毫米）	640×480×48.6	640×480×48.6	640×480×48.6	640×480×48.6
箱体平整度（mm）	≤0.2	≤0.2	≤0.2	≤0.2
维护方式	整机前维护	整机前维护	整机前维护	整机前维护
箱体材质	塑料	塑料	塑料	塑料
防护等级	IP30	IP30	IP30	IP30
最大功耗（W/m²）	≤400	≤400	≤400	≤400
平均功耗（W/㎡）	≤140	≤140	≤140	≤140
电源	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz
使用寿命（小时）	≥100000	≥100000	≥100000	≥100000
工作温度	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
存储温度	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
工作湿度	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
存储湿度	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH
