F1 Max 室内固装 LED 显示屏
室内小间距箱体，尺寸为640 × 480和320 × 160 mm，采用无底壳硬连接模组设计，支持SMD、HOB或COB封装，并通过CCC和CE认证。
产品概览
产品特点
规格参数
交付
定制
产品概览
产品概览
F1 Max 室内固装 LED 显示屏
F1 Max 采用无底壳硬连接模组设计，并提供两种可拼接的箱体尺寸，一套平台即可覆盖大面积墙面和精细造型。COB 版本使用相同箱体，支持更小间距。
- 通过 CCC 和 CE 认证
- 双尺寸拼接
- 支持 30° 内角拼接

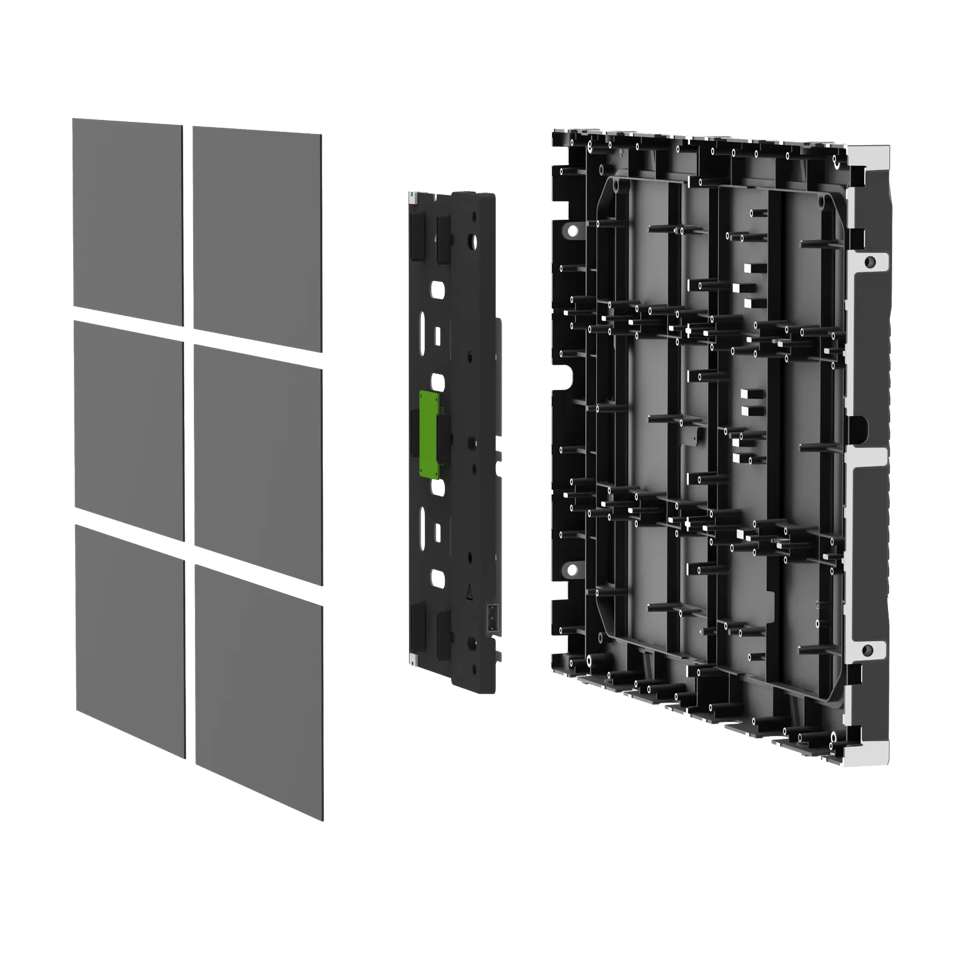

- 模块化无底壳硬连接设计
产品特点
硬连接与软连接类型
硬连接型（下方重点介绍）

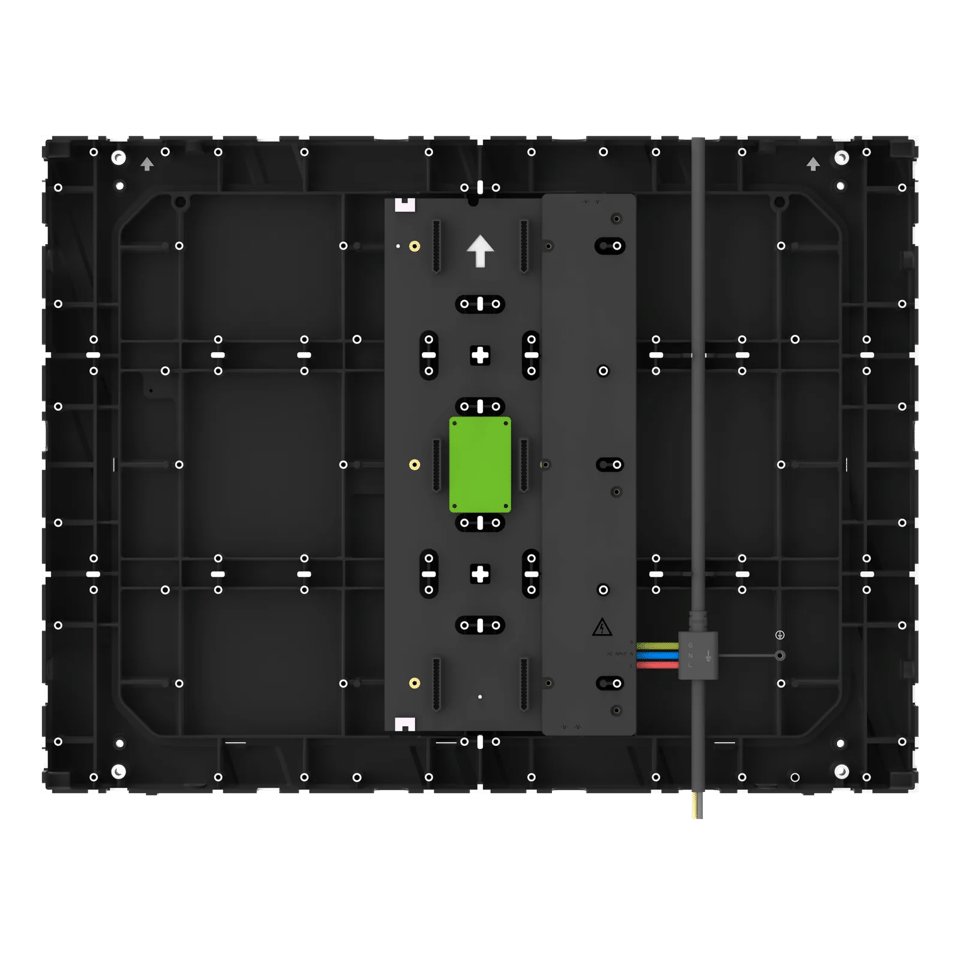

HUB 与电源一体化设计，采用 HUB 硬连接接口。适配无底壳 320 × 160 模组。
软连接型
HUB 支持 HUB75 和 HUB320 接口，兼容带底壳的常规 320 × 160 软连接模组。

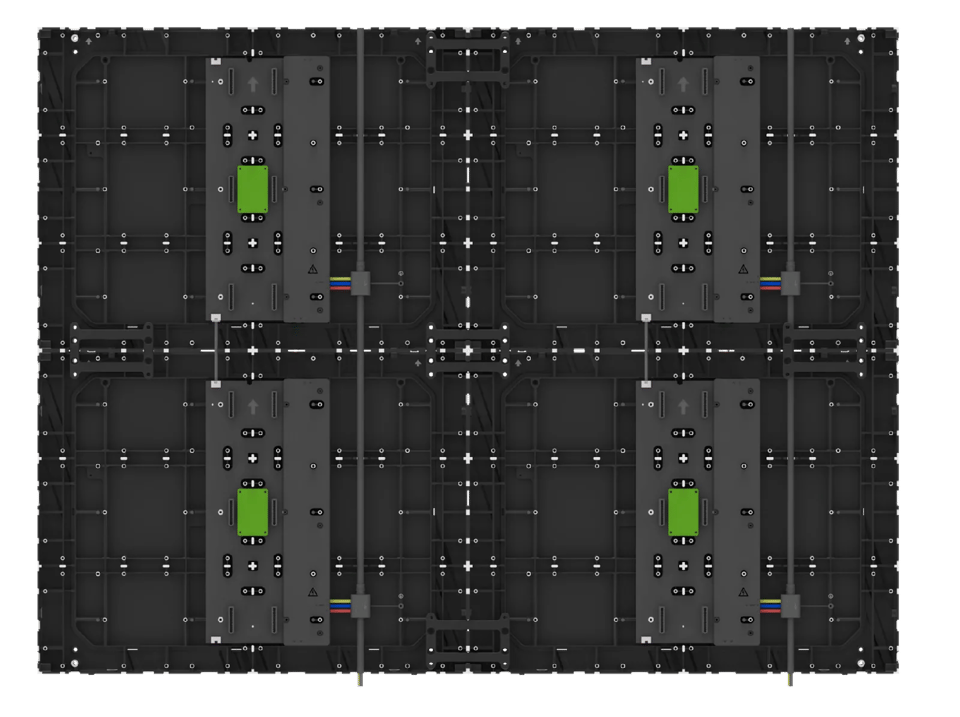

轻薄箱体设计
- 无底壳 320 × 160 模组设计
- 厚度仅 2.5 mm，重量仅 0.3 kg
- 整体厚度减少 30%：整机厚度仅 42±0.6 mm
- 重量减轻 10%：单个箱体仅重 5.6 kg

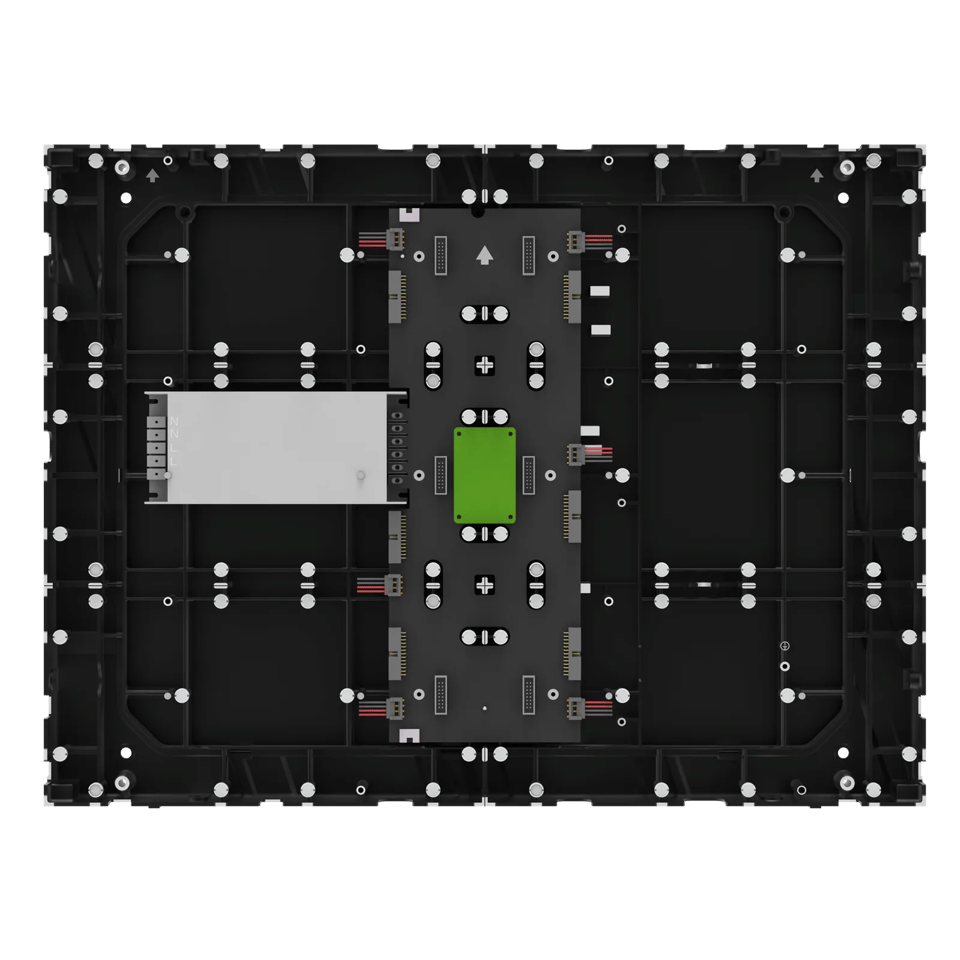

高度集成，维护便捷

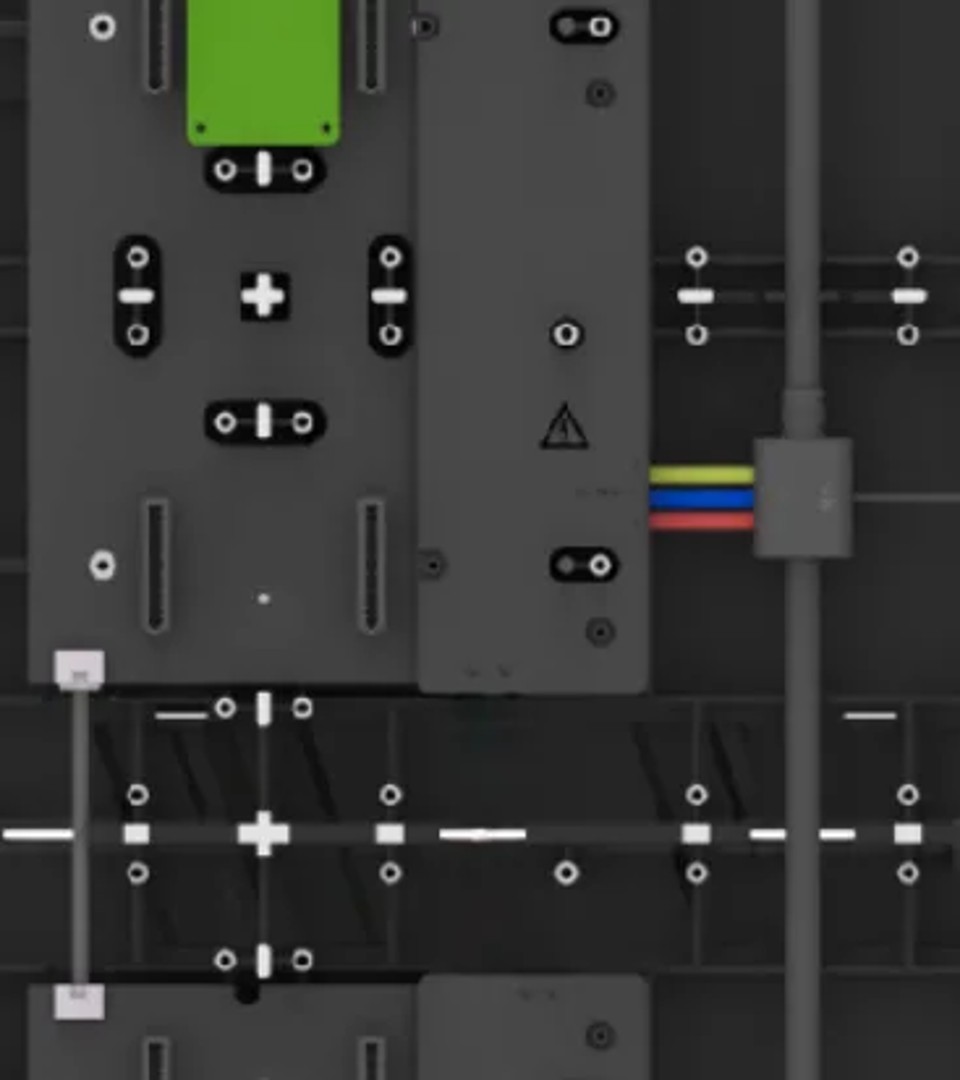

- 二合一控制板，集成 HUB 与电源
- 稳定性更高，维护更便捷
高稳定性
- 浮动式硬连接模组，确保信号稳定传输
- 额定电压 100–240 V，适用于全球市场，适应性更强

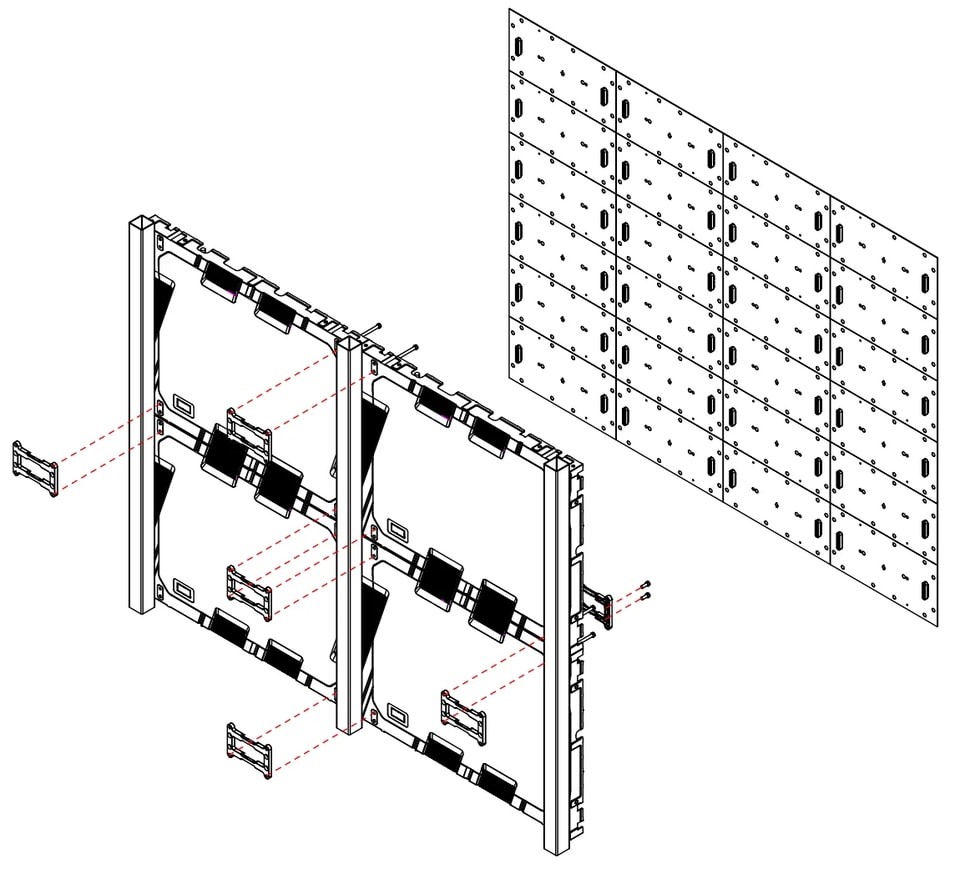

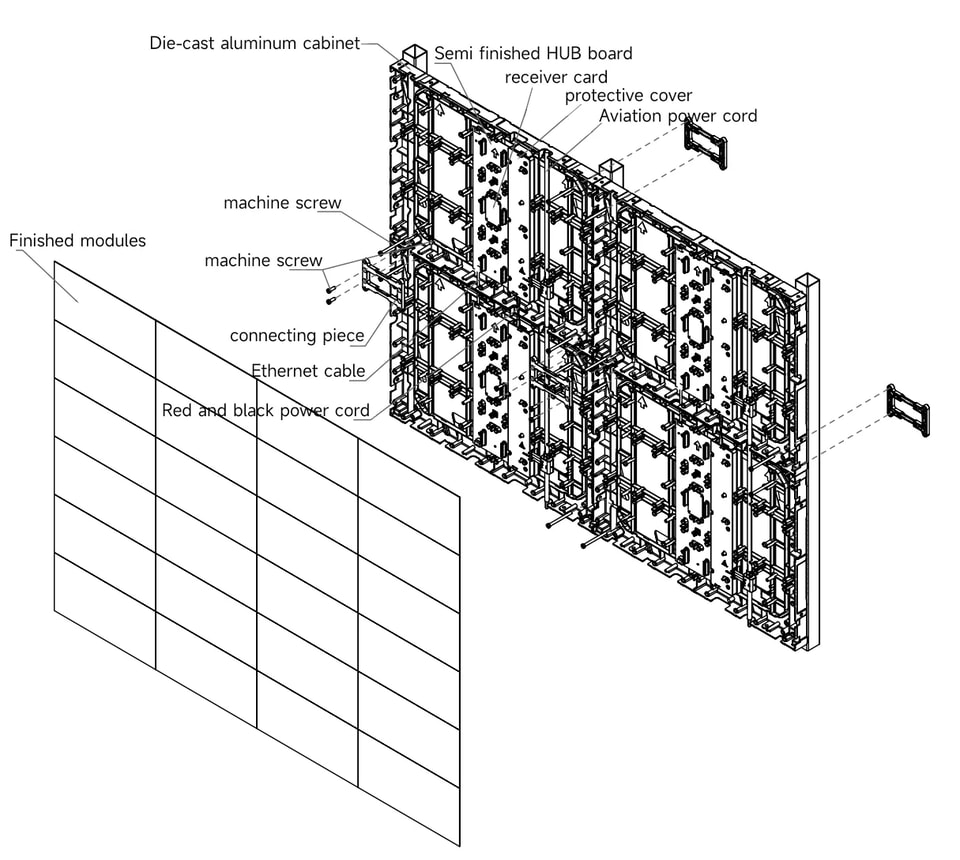

屏幕安装分解图
- 正面安装示意图
- 背面安装示意图

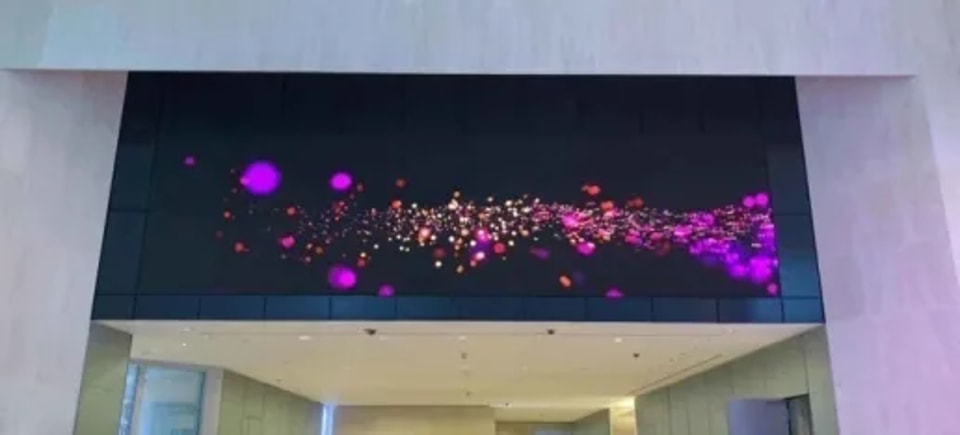

室内小间距专业显示屏
F1 MAX 系列适用于多种室内固装场景。
- 舞台演出与演播室
- 大型会议厅与电影院

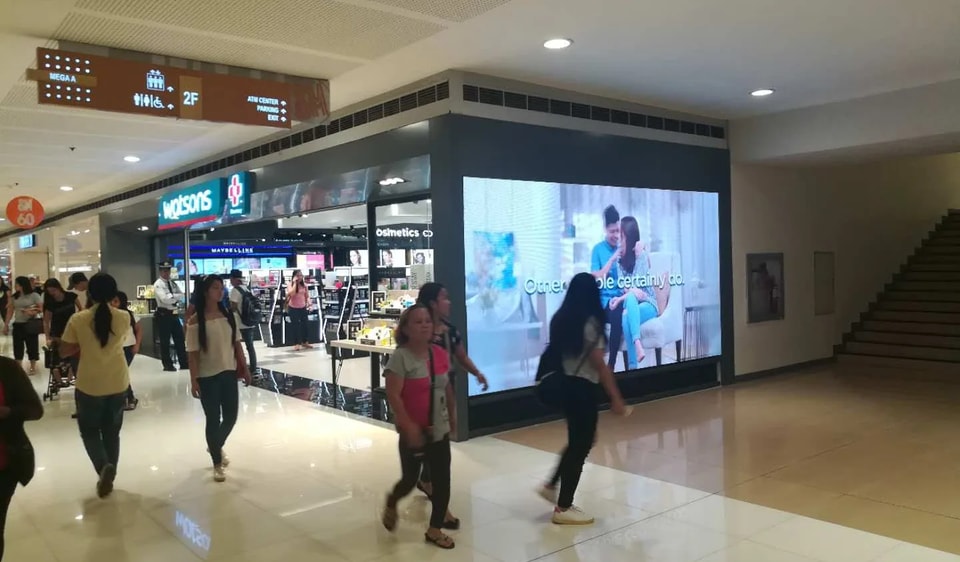

- 购物中心与超市
- 指挥中心与智慧城市
- 机场及火车站广告屏
规格参数
规格参数
技术规格
主要参数
| 箱体尺寸 | 640 × 480 × 42 mm / 320 × 160 × 42 mm |
| 像素间距 — SMD / HOB | 1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm |
| COB 像素间距 | 1.25 / 1.538 / 1.86 毫米 |
| 认证 | CCC、CE |
显示性能
| 亮度 | ≥500 尼特（SMD）/ ≥600 尼特（COB） |
| 对比度 | 5000:1 |
| 灰度等级 | 13-14 bit |
| 刷新率 | 3840 Hz |
| 帧率 | 50-60 Hz |
| 视角 | 160° / 160° |
箱体与模组
| 箱体尺寸 | 640 × 480 × (42±0.6) 毫米 |
| 箱体重量 | 5.6±0.5 千克 |
| 模组尺寸 | 320 × 160 毫米 |
| 模组重量 | 0.28±0.05 千克 |
F1 MAX SMD 系列参数
| 参数 | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| 像素配置 | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| 亮度（尼特） | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| 灰度等级（位） | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| 刷新率（Hz） | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| 帧率（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 驱动方式 | 恒流驱动（128S/64S） | 恒流驱动（104S/52S） | 恒流驱动（86S/43S） | 恒流驱动（80S/40S） | 恒流驱动（64S/32S） | 恒流驱动（52S/26S） | 恒流驱动（40S/20S） |
| 可视角度（垂直/水平°） | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温（K） | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| 亮度/色度均匀性 | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| 对比度 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 模组重量（kg） | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| 模组尺寸（mm） | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| 模组分辨率（宽×高） | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| 像素密度（点/平方米） | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| 每个箱体的模组数量（宽×高） | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 |
| 箱体分辨率（宽×高） | 512×384 | 416×312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| 箱体尺寸（毫米） | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| 箱体重量（千克） | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| 箱体平整度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| 维护方式 | 前维护 | 前维护 | 前维护 | 前维护 | 前维护 | 前维护 | 前维护 |
| 箱体材质 | 压铸铝 | 压铸铝 | 压铸铝 | 压铸铝 | 压铸铝 | 压铸铝 | 压铸铝 |
| 防护等级 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| 最大功耗（W/m²） | ≤320 | ≤320 | ≤320 | ≤320 | ≤300 | ≤300 | ≤300 |
| 平均功耗（W/㎡） | ≤110 | ≤110 | ≤110 | ≤110 | ≤100 | ≤100 | ≤100 |
| 电源 | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz |
| 使用寿命（小时） | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 工作温度 | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| 存储温度 | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| 工作湿度 | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| 存储湿度 | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
F1 MAX COB 系列参数
| 参数 | P1.25 | P1.538 | P1.86 |
|---|---|---|---|
| 像素配置 | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| 亮度（尼特） | ≥600 | ≥600 | ≥600 |
| 灰度等级（位） | 14 | 14 | 14 |
| 刷新率（Hz） | 3840 | 3840 | 3840 |
| 帧率（Hz） | 50 / 60 | 50 / 60 | 50 / 60 |
| 驱动方式 | 恒流驱动（64S） | 恒流驱动（52S） | 恒流驱动（58S） |
| 可视角度（垂直/水平°） | 160/160 | 160/160 | 160/160 |
| 色温（K） | 2000-9500 | 2000-9500 | 2000-9500 |
| 亮度/色度均匀性 | 98% | 98% | 98% |
| 对比度 | 5000:1 | 5000:1 | 5000:1 |
| 模组重量（kg） | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| 模组尺寸（mm） | 320×160 | 320×160 | 320×160 |
| 模组分辨率（宽×高） | 256×128 | 208×104 | 172×86 |
| 像素密度（点/平方米） | 640000 | 422500 | 288906 |
| 每个箱体的模组数量（宽×高） | 2×3 | 2×3 | 2×3 |
| 箱体分辨率（宽×高） | 512×384 | 416×312 | 344×258 |
| 箱体尺寸（毫米） | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| 箱体重量（千克） | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| 箱体平整度（mm） | ≤0.2 | ≤0.2 | ≤0.2 |
| 维护方式 | 前维护 | 前维护 | 前维护 |
| 箱体材质 | 压铸铝 | 压铸铝 | 压铸铝 |
| 防护等级 | IP65（LED 表面）/ IP30（箱体） | IP65（LED 表面）/ IP30（箱体） | IP65（LED 表面）/ IP30（箱体） |
| 最大功耗（W/m²） | ≤380 | ≤380 | ≤380 |
| 平均功耗（W/㎡） | ≤130 | ≤130 | ≤130 |
| 电源 | AC100–240V，50–60Hz | AC100–240V，50–60Hz | AC100–240V，50–60Hz |
| 使用寿命（小时） | ≥100000 | ≥100000 | ≥100000 |
| 工作温度 | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| 存储温度 | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| 工作湿度 | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| 存储湿度 | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
规格参数来自 GKC 产品资料，最终配置以项目报价确认为准。
交付
交付与服务
从下单到安装
- 标准交付周期
- 1000 平方米，30 天交付
- 质保
- 1 年
- 认证
- CCC、CE
- 包装
- 模组：彩盒包装，每箱 48 件，633 × 373 × 410 毫米，15 千克。箱体：纸箱包装，每箱 4 件，722 × 324 × 557 毫米，17 千克
- 安装方式
- 壁挂式、底部支架式或落地式
定制
贴牌定制
按您的市场需求定制
- 可在箱体、软件界面、纸箱和说明书上印制您的品牌标识
- 适配当地电压、插头及市场认证要求
- 根据项目需求定制像素间距、箱体尺寸和防护等级
- 针对高温、高湿和盐雾环境进行适应性设计
每份报价均从您的项目需求出发。
成为品牌合作伙伴
告诉我们您的目标市场。
我们的国际团队将为您量身定制适合当地市场的合作方案。
- 01自有品牌孵化
- 02面向本地市场的定制研发
- 03中国工厂专属支持
- 04联合项目交付
