F4 室内固定式 LED 显示屏

纤薄 320 × 480 mm 室内箱体，采用磁吸固定，支持三合一方案及软连接或硬连接，像素间距 1.25 mm 起，提供 SMD、HOB 或 COB 方案。

电子邮箱：support@gkc-led.com

电话：+86 177 0588 5572

打造专属品牌产品贴牌合作流程

产品概览

产品特点

规格参数

交付

定制

产品概览+

产品概览

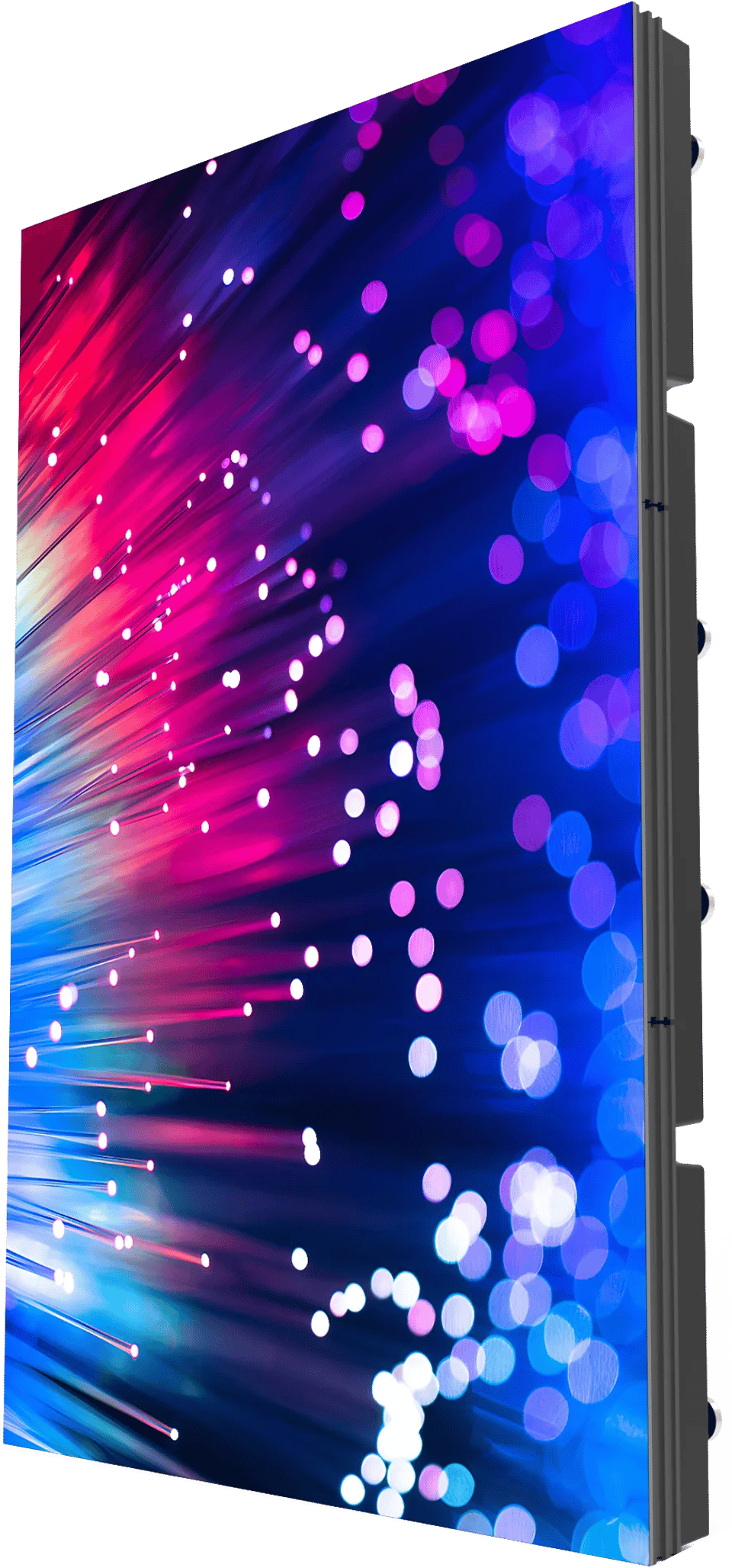

F4 室内固定式 LED 显示屏

F4 是一款轻薄型室内固定箱体，专为注重安装深度和效率的商业场景打造。模组采用磁吸固定，兼容软连接与硬连接。

轻薄设计
磁吸固定
三合一方案
兼容软连接与硬连接

提交合作咨询

产品特点+

硬连接版与软连接版

硬连接版

采用带 HUB 硬连接接口的三合一方案，兼容 320 × 160 模组及 F1-MAX 硬连接方案。

软连接版

采用支持 HUB75 软连接接口的三合一方案，兼容常规 320 × 160 软连接模组。

轻量化磁吸固定

320 × 160 模组仅重 0.45 kg
箱体仅重 2.3 kg，采用磁吸固定
通用模组尺寸，经济实用
适用于国内外市场，安装、拼接和操作简便

三合一方案，组装便捷

三合一控制板集成 HUB、电源和接收卡
稳定性更高，维护更便捷

体积小巧，适用性强

320（宽）× 480（高）尺寸：比现有箱体更小，但大于单个模组
小尺寸箱体，满足更多屏幕尺寸需求
搭配转接配件，可作为 F1max 系列屏幕的补充箱体

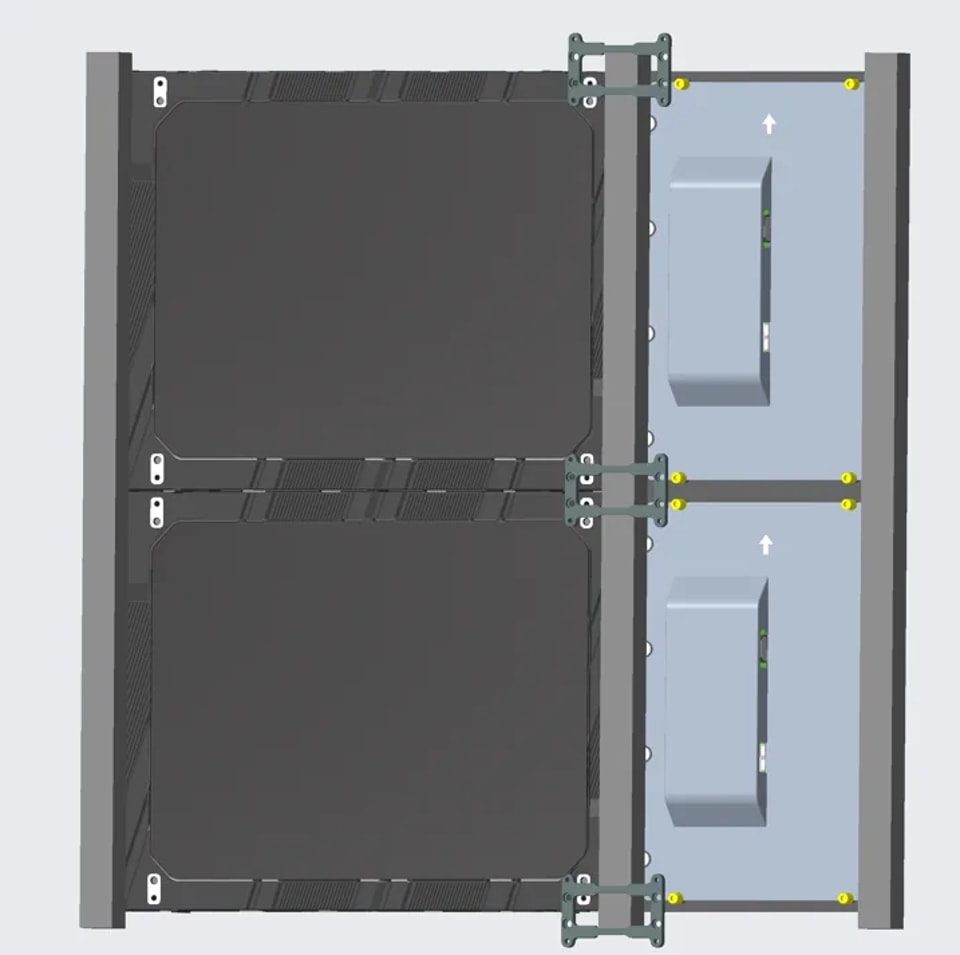

图示：F1 系列（左）与 F4 系列（右）

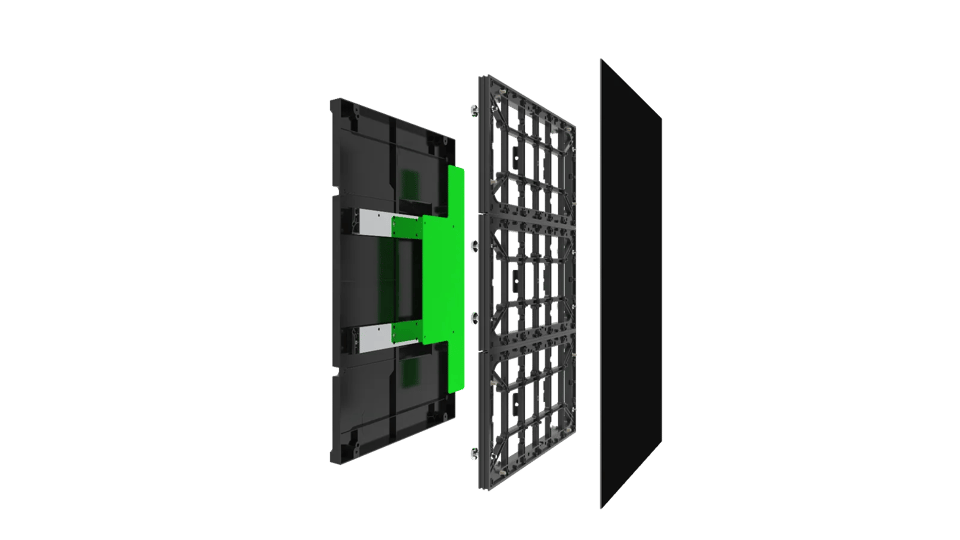

320 × 480 箱体内部布局

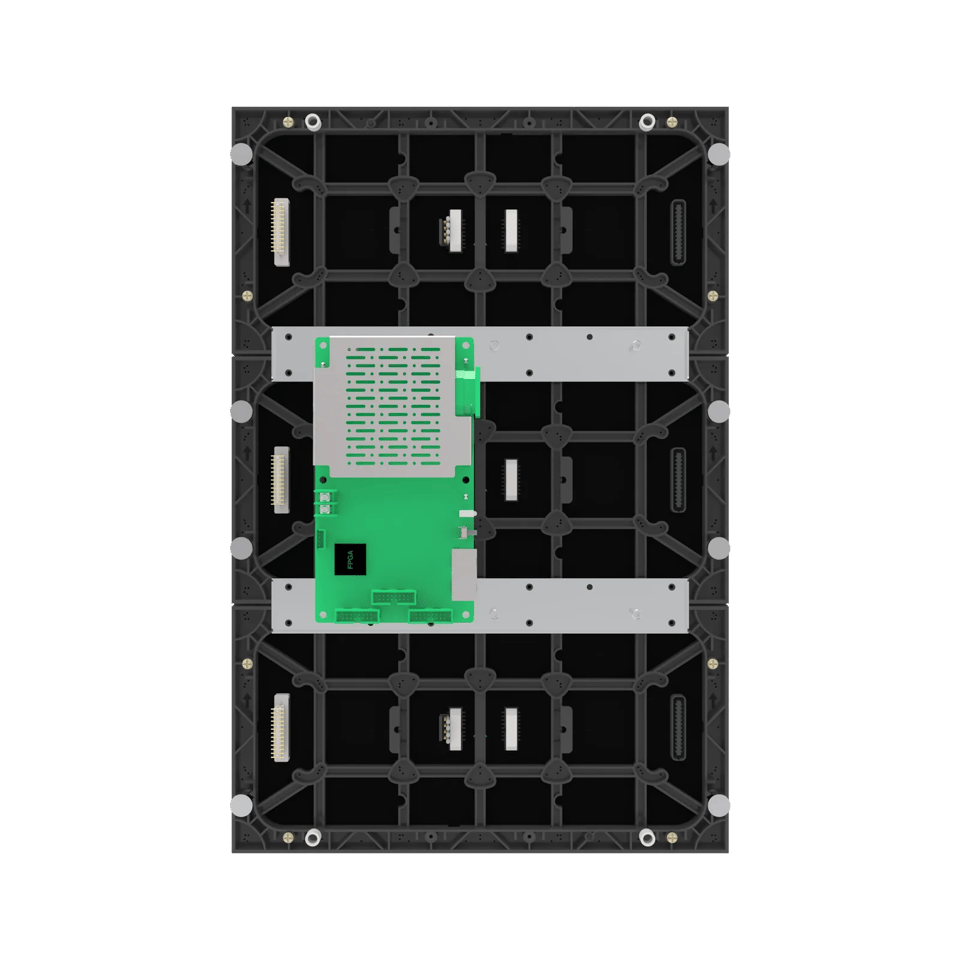

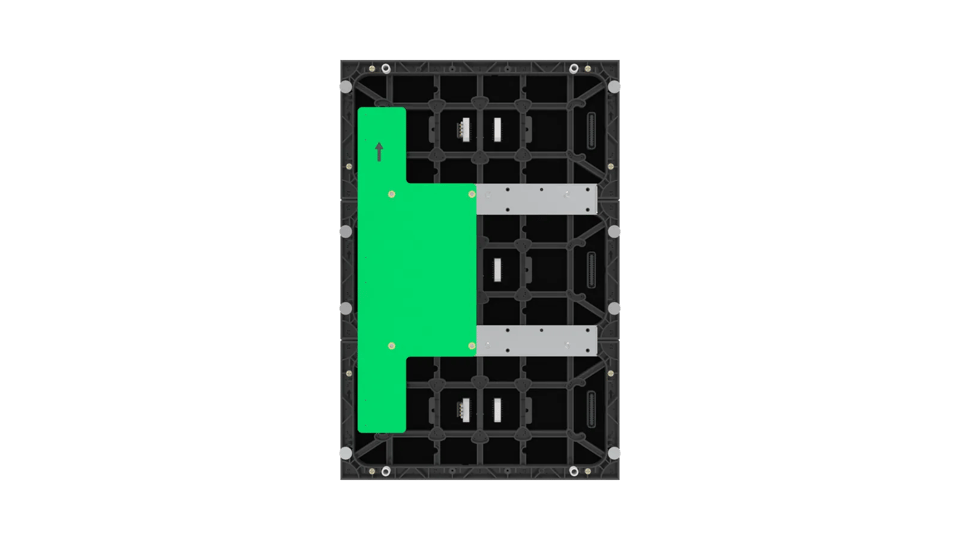

后视图（隐藏后盖）：转接板、三合一板、塑料底壳

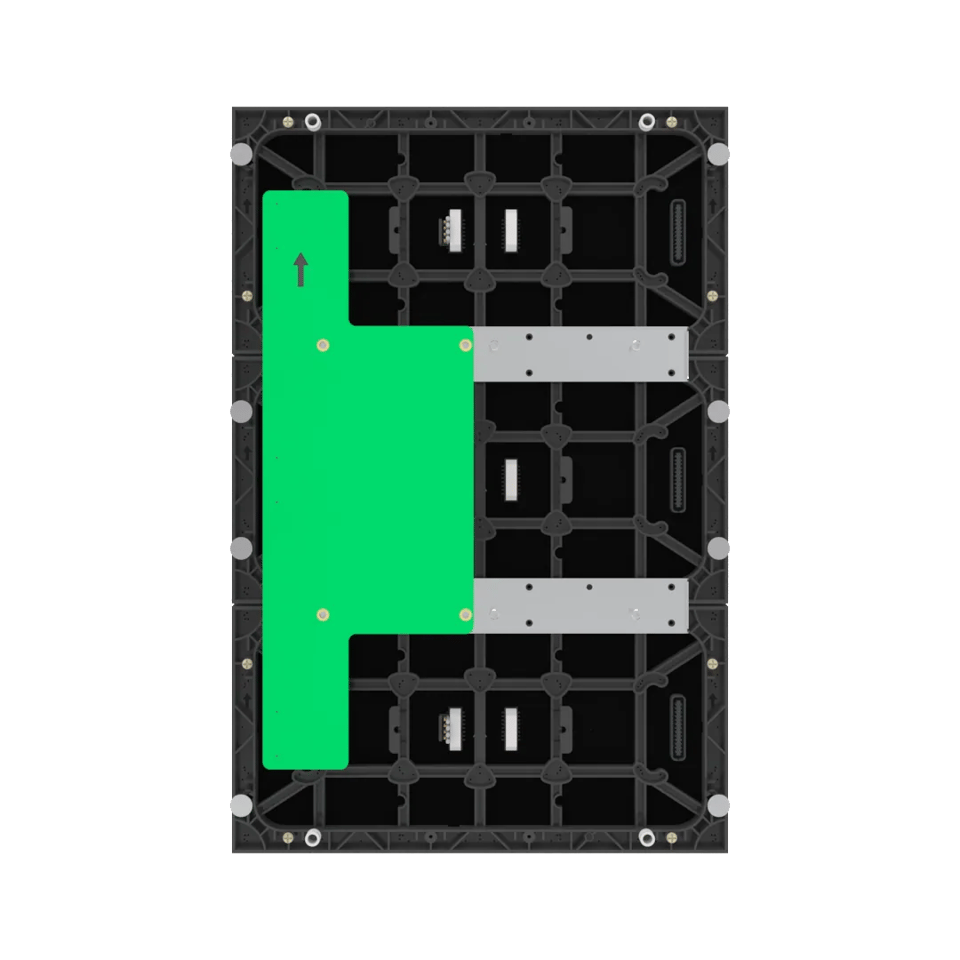

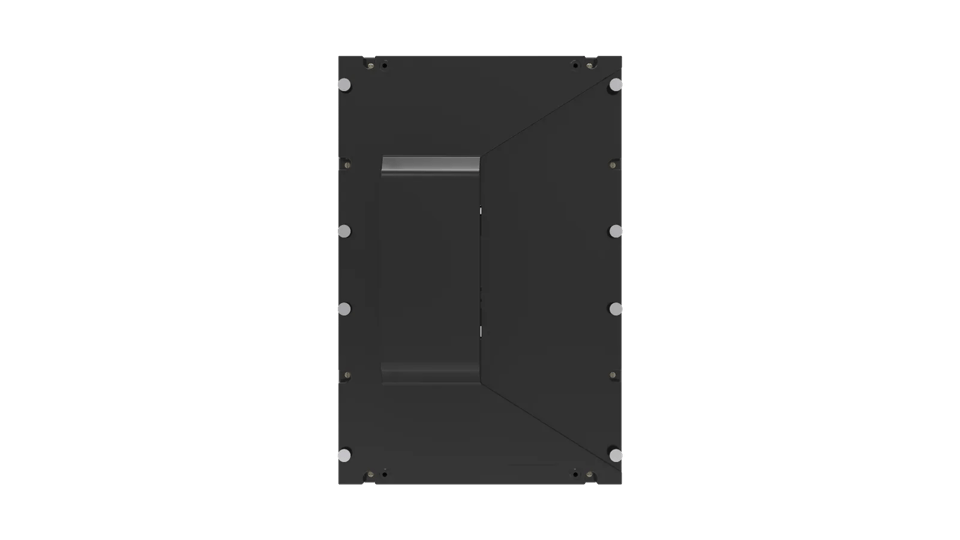

后视图：电源接口、连接接口、磁铁、后盖

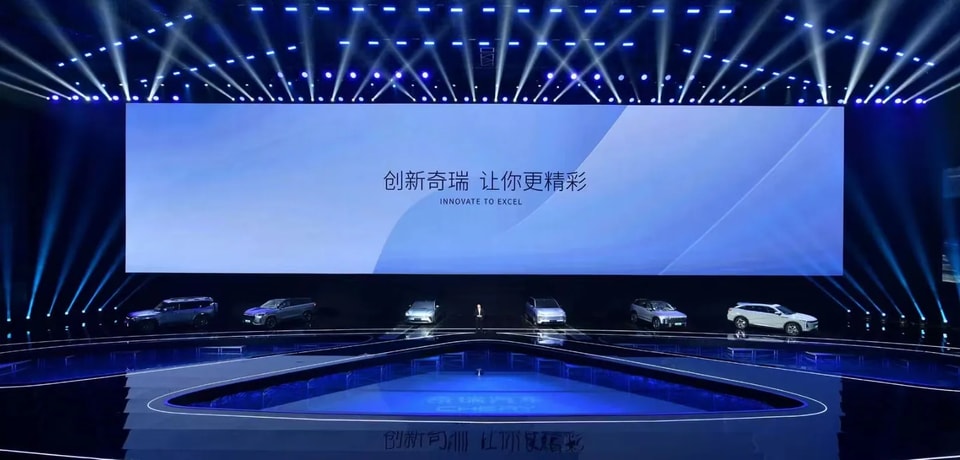

室内商用显示

F4 系列适用于多种室内固定安装场景。

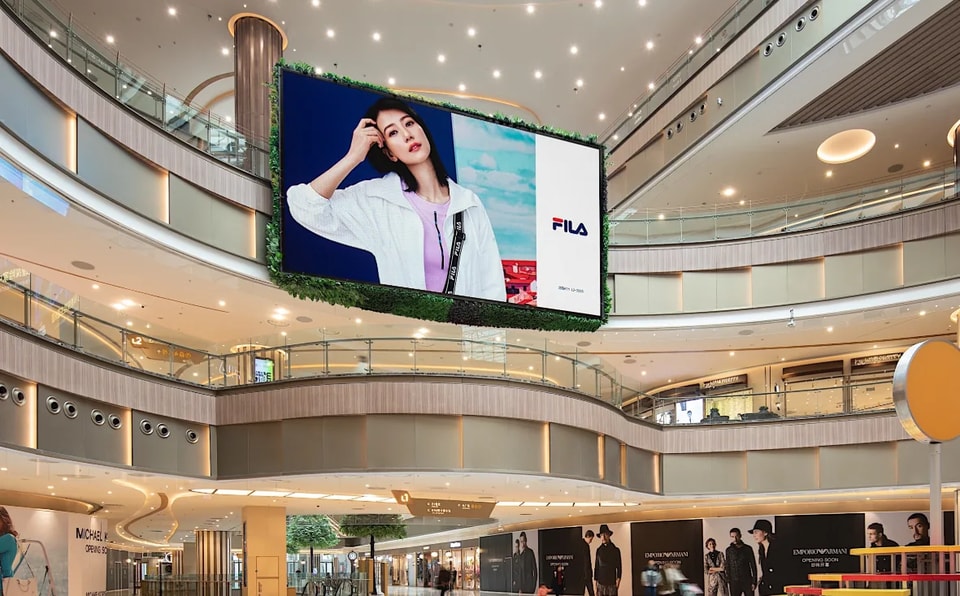

购物中心
超市

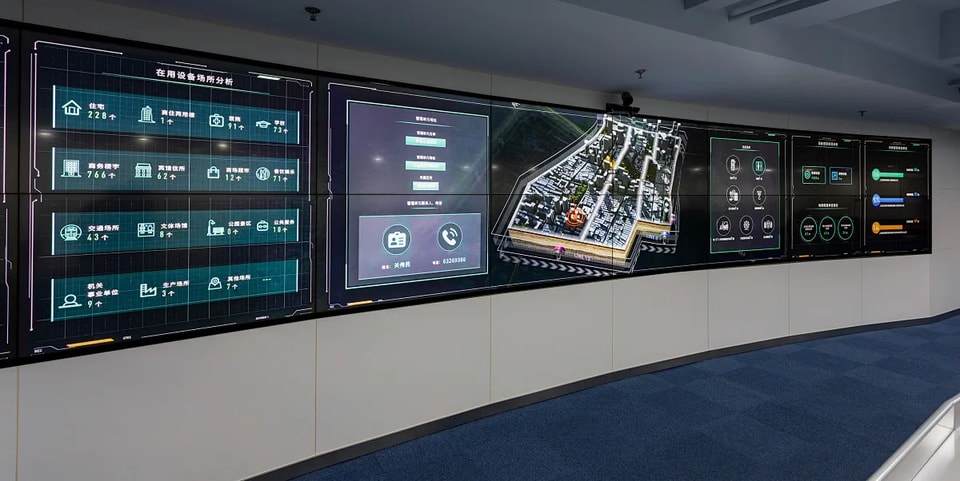

智慧城市
机场及火车站广告屏

规格参数+

规格参数

技术规格

主要参数

箱体尺寸	320 × 480 × 54 mm
像素间距 — SMD / HOB	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
COB 像素间距	1.25 / 1.538 / 1.86 毫米

显示性能

亮度	≥500 尼特
对比度	5000:1
灰度等级	14 位
刷新率	3840 Hz
帧率	50-60 Hz
视角	160° / 160°

箱体与模组

箱体尺寸	320 × 480 × 54 mm
箱体重量	2.3±0.3 kg
模组尺寸	320 × 160 毫米
模组重量	0.45±0.05 kg

F4 系列参数

参数	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
像素配置	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
亮度（尼特）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
灰度等级（位）	14	14	14	14	14	14	14
刷新率（Hz）	3840	3840	3840	3840	3840	3840	3840
帧率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
驱动方式	恒流驱动（1/64）	恒流驱动（1/52）	恒流驱动（1/43）	恒流驱动（1/40）	恒流驱动（1/32）	恒流驱动（1/26）	恒流驱动（1/20）
可视角度（垂直/水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温（K）	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
亮度/色度均匀性	98%	98%	98%	98%	98%	98%	98%
对比度	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
模组重量（kg）	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05
模组尺寸（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
模组分辨率（宽×高）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
像素密度（点/平方米）	640000	422500	288906	250000	160000	105625	62500
每个箱体的模组数量（宽×高）	1×3	1×3	1×3	1×3	1×3	1×3	1×3
箱体分辨率（宽×高）	256×384	208×312	172×258	160×240	128×192	104×156	80×120
箱体尺寸（毫米）	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54
箱体重量（千克）	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3
箱体平整度（mm）	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
维护方式	整机前维护	整机前维护	整机前维护	整机前维护	整机前维护	整机前维护	整机前维护
箱体材质	塑料	塑料	塑料	塑料	塑料	塑料	塑料
防护等级	IP30	IP30	IP30	IP30	IP30	IP30	IP30
最大功耗（W/m²）	≤400	≤400	≤400	≤400	≤400	≤400	≤400
平均功耗（W/㎡）	≤140	≤140	≤140	≤140	≤140	≤140	≤140
电源	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz
使用寿命（小时）	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
工作温度	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
存储温度	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
工作湿度	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
存储湿度	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH
