F2 Pro 小间距 LED 显示屏

600 × 337.5 mm、16:9比例箱体，点间距低至0.78 mm，支持COB、HOB、SMD或MIP封装；通过CE和CCC认证，配备智能读写模块。

电子邮箱：support@gkc-led.com

电话：+86 177 0588 5572

打造专属品牌产品贴牌合作流程

产品概览

产品特点

规格参数

交付

定制

产品概览+

产品概览

F2 Pro 小间距 LED 显示屏

F2 Pro 是 GKC 面向控制室、广播演播室和高端室内空间打造的小间距显示平台。16:9 箱体可轻松拼接成标准分辨率，同一结构兼容 SMD、HOB、COB 或 MIP 模组，像素间距低至 0.78 mm。

通过 CE 和 CCC 认证
智能读写
模块化无底壳硬连接设计

提交合作咨询

产品特点+

三合一 HUB，兼容多种 PCB

三合一卡设计，集成电源系统与 HUB
无缆硬连接
LED 板通过 20+4 个 4PIN 浮动连接器插接
LED 板左右防错设计

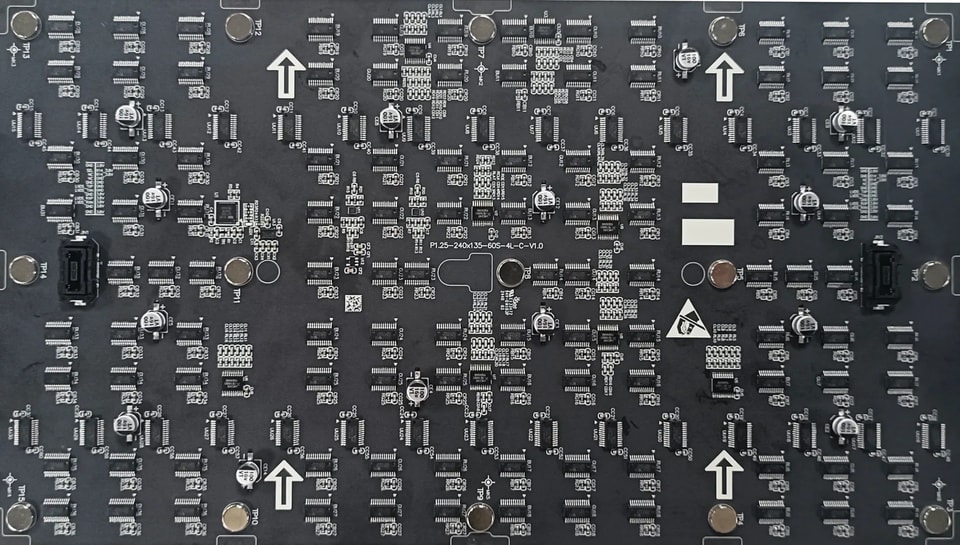

PCB 走线兼容共阴极与共阳极设计

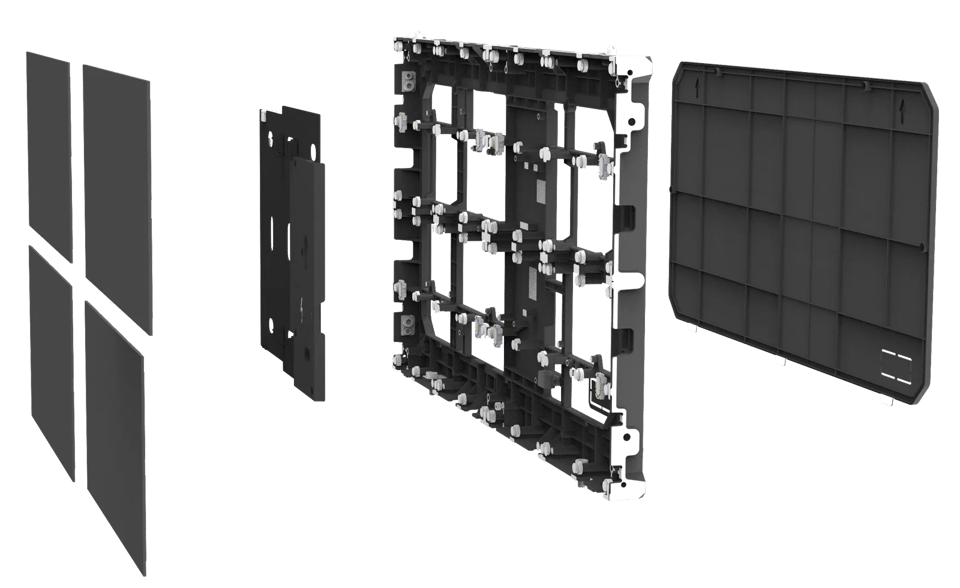

轻薄箱体设计

LED 板不设塑料底壳，可直接安装在箱体上，让箱体更轻、更薄

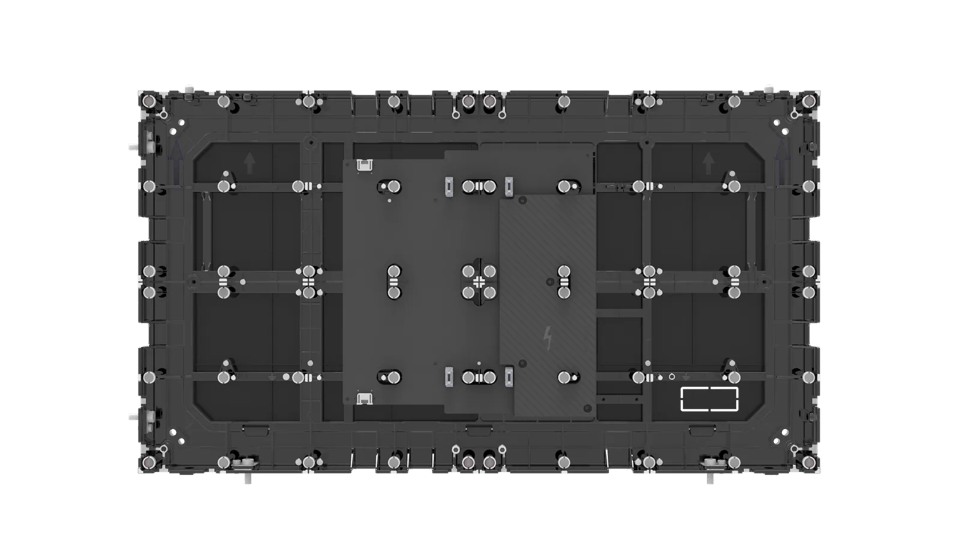

箱体框架与后盖设计：轻量坚固
重量减轻 60%：单个箱体不含模组仅重 1.5 kg，含模组重 3.6 kg
厚度减少 20%：整机厚度仅 33 mm

支持智能读写的前维护模组

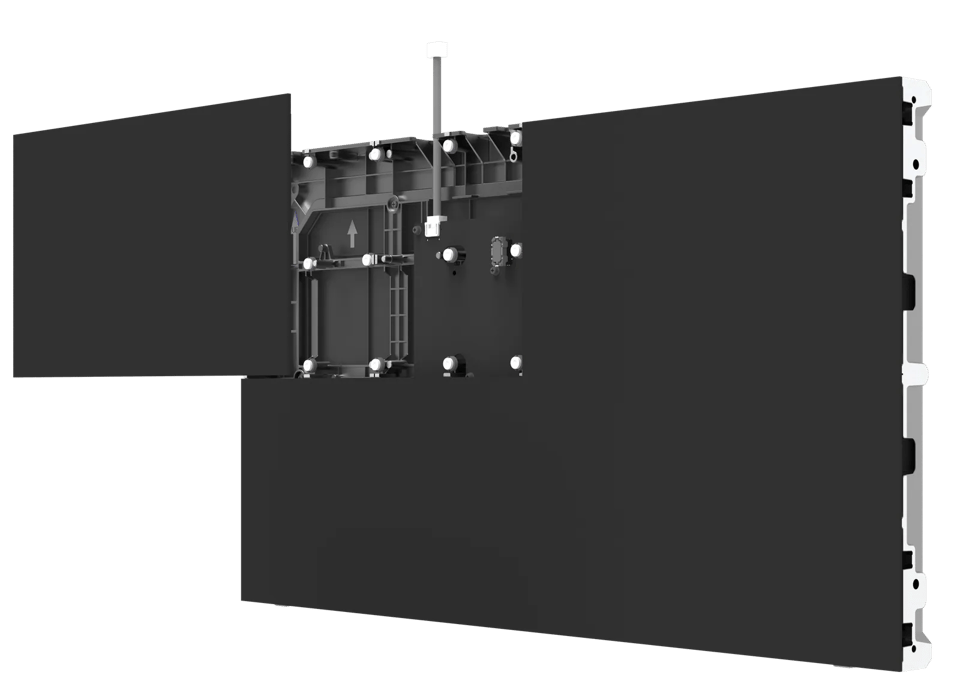

模组设计，支持前维护

模组与箱体硬连接，传输更稳定。磁吸模组可使用维修工具从正面拆卸。

智能读写

采用 LVDS 高速通信接口定义，支持智能读写管理模组工作状态。

多工艺模组，屏面平整

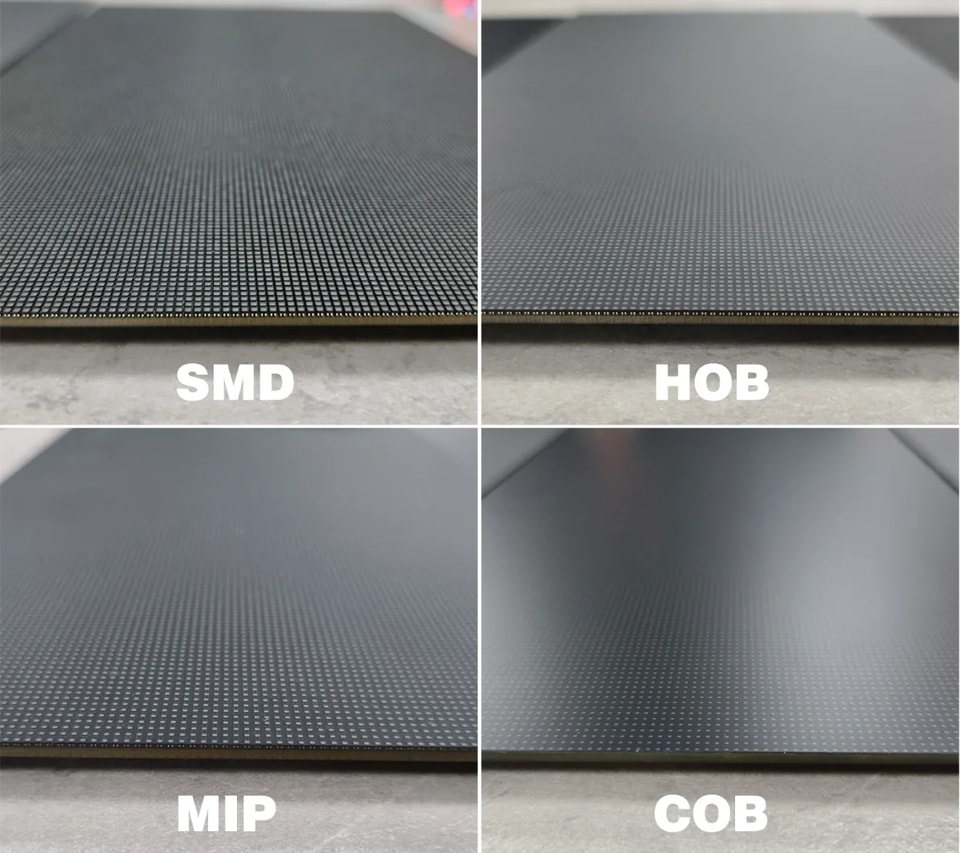

兼容多种模组工艺

同一箱体与控制平台兼容全系列 SMD、HOB、MIP 和 COB LED 板，并可快速更换模组。

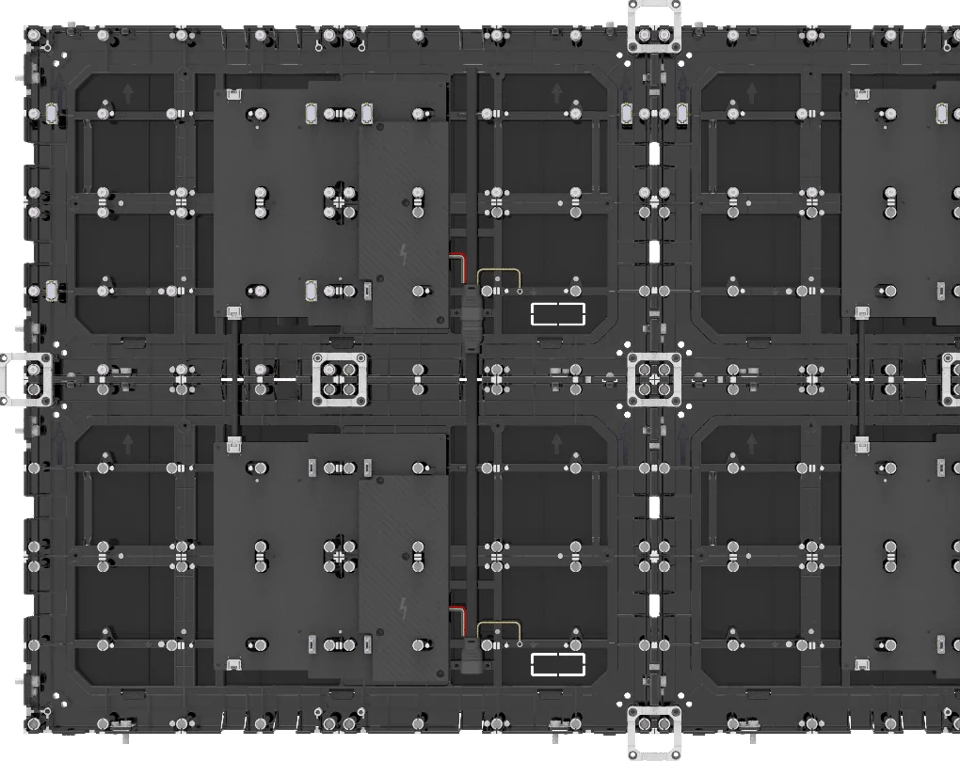

连接板设计，屏面平整度高

通过连接板拼接箱体，确保屏面高度平整。

10°内弧拼接

标准箱体可沿内弧以 10°角拼接，搭配定制填缝块封闭转角缝隙，打造无缝弧形或环绕式屏面。

定制填缝块

专用转角块可填补缝隙，实现平整无缝拼接。

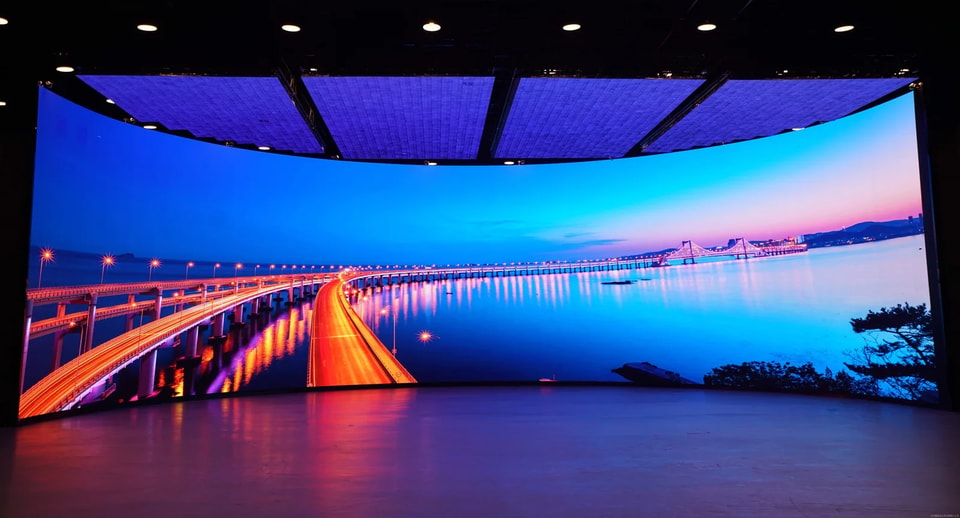

无缝弧形屏面

弧形墙面、舞台环绕屏、圆柱屏，皆可一气呵成。

灵活造型

适用于转角嵌入式及弧形舞台等非线性布局。

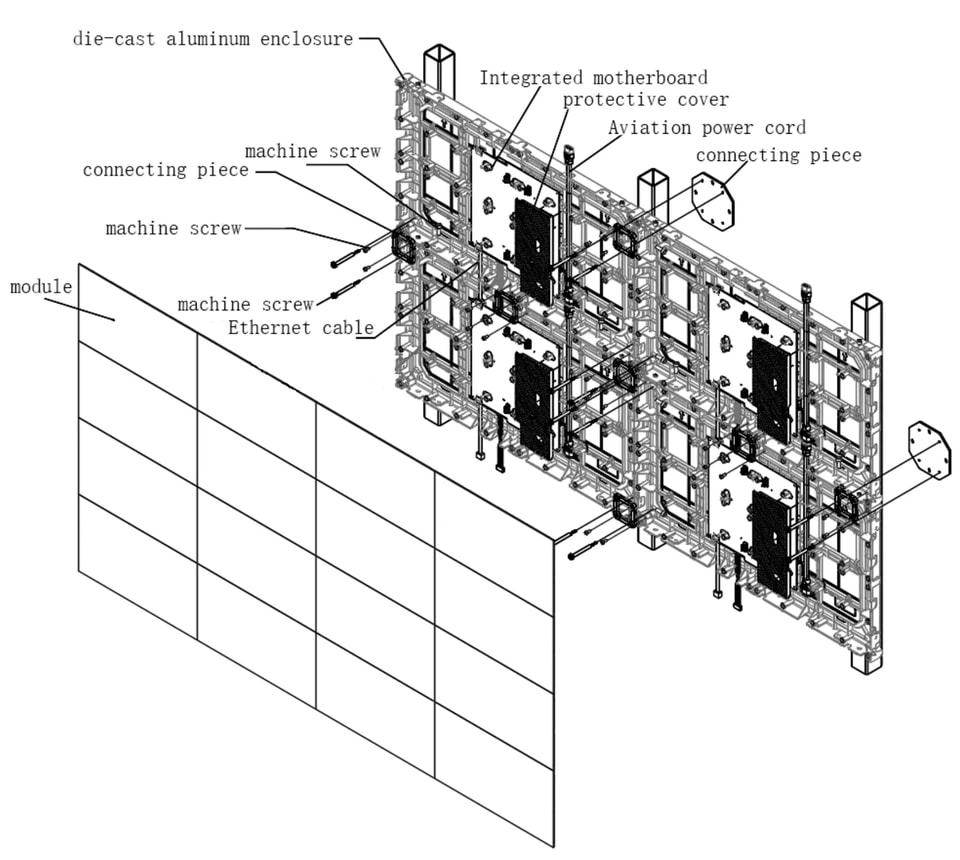

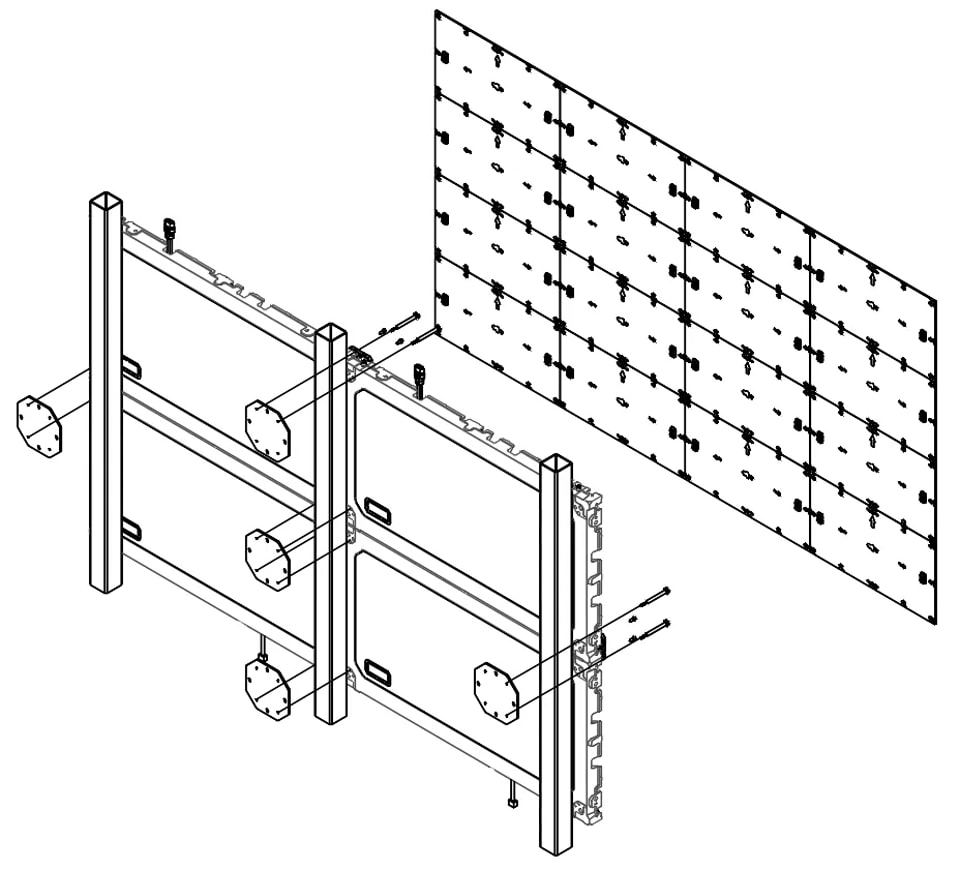

屏幕安装分解图

正面安装示意图
背面安装示意图

室内小间距专业显示屏

F2 Pro 系列适用于各种室内固定安装场景。

演播室
大型会议厅
指挥中心
智慧城市

规格参数+

规格参数

技术规格

主要参数

箱体尺寸	600 × 337.5 × 32.9 mm
像素间距 — SMD / HOB	1.25 / 1.56 / 1.87 / 2.5 毫米
COB 像素间距	0.78 / 0.93 / 1.25 / 1.56 / 1.875 mm
像素间距 — MIP	0.93 / 1.25 / 1.56 毫米
认证	CE、CCC

显示性能

亮度	≥500 尼特（SMD/HOB）/ ≥600 尼特（COB/MIP）
对比度	5000:1
灰度等级	14 位
刷新率	3840 Hz
帧率	50-60 Hz
视角	160° / 160°

箱体与模组

箱体尺寸	600 × 337.5 × 33 毫米
箱体重量	3.6±0.3 千克
模组尺寸	300 × 168.75 毫米（SMD/HOB P2.5：300 × 337.5 毫米；COB P0.78：150 × 168.75 毫米）
模组重量	0.3±0.05 千克（SMD/HOB P2.5：0.6±0.05 千克；COB P0.78：0.2±0.05 千克）

F2 Pro SMD/HOB 系列参数

参数	P1.25	P1.56	P1.875	P2.5
像素配置	SMD 1010	SMD 1212	SMD 1515	SMD 2121
亮度（尼特）	≥500	≥500	≥500	≥500
灰度等级（位）	13	13	13	14
刷新率（Hz）	3840	3840	3840	3840
帧率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60
驱动方式	恒流驱动（1/120）	恒流驱动（1/108）	恒流驱动（1/90）	恒流驱动（1/60）
可视角度（垂直/水平°）	160/160	160/160	160/160	160/160
色温（K）	2000-9500	2000-9500	2000-9500	2000-9500
亮度/色度均匀性	98%	98%	98%	98%
对比度	5000:1	5000:1	5000:1	5000:1
模组尺寸（mm）	300×168.75	300×168.75	300×168.75	300×337.5
模组分辨率（宽×高）	240×135	192×108	160×90	120×135
像素密度（点/平方米）	640000	409600	284444	160000
模组重量（kg）	0.3±0.05	0.3±0.05	0.3±0.05	0.6±0.05
每个箱体的模组数量（宽×高）	2×2	2×2	2×2	2×1
箱体分辨率（宽×高）	480×270	384×216	320×180	240×135
箱体尺寸（毫米）	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33
箱体重量（千克）	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3
箱体平整度（mm）	≤0.2	≤0.2	≤0.2	≤0.2
维护方式	前维护	前维护	前维护	前维护
箱体材质	压铸铝	压铸铝	压铸铝	压铸铝
防护等级	IP30	IP30	IP30	IP30
最大功耗（W/m²）	≤350	≤310	≤280	≤260
平均功耗（W/㎡）	≤120	≤110	≤95	≤90
电源	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz
使用寿命（小时）	≥100000	≥100000	≥100000	≥100000
工作温度	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
存储温度	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
工作湿度	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
存储湿度	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH

F2 Pro COB系列参数

参数	P0.78（共阴）	P0.9375（共阴）	P1.25（共阴）	P1.25（共阳）	P1.5625（共阴）	P1.5625（共阳）	P1.875
像素配置	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B
亮度（尼特）	≥600	≥600	≥600	≥600	≥600	≥600	≥600
灰度等级（位）	14	14	14	14	14	14	14
刷新率（Hz）	3840	3840	3840	3840	3840	3840	3840
帧率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
驱动方式	恒流驱动（1/54扫描）	恒流驱动（1/54扫描）	恒流驱动（1/60）	恒流驱动（1/60）	恒流驱动（1/54扫描）	恒流驱动（1/54扫描）	恒流驱动（1/45扫描）
可视角度（垂直/水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温（K）	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000
亮度/色度均匀性	98%	98%	98%	98%	98%	98%	98%
对比度	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
模组尺寸（mm）	150×168.75	300×168.75	300×168.75	300×168.75	300×168.75	300×168.75	300×168.75
模组分辨率（宽×高）	192×216	320×180	240×135	240×135	192×108	192×108	160×90
像素密度（点/平方米）	1638400	1137778	640000	640000	409600	409600	284444
模组重量（kg）	0.2±0.05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05
每个箱体的模组数量（宽×高）	4×2	2×2	2×2	2×2	2×2	2×2	2×2
箱体分辨率（宽×高）	768×432	640×360	480×270	480×270	384×216	384×216	320×180
箱体尺寸（毫米）	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33
箱体重量（千克）	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3
箱体平整度（mm）	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
维护方式	前维护	前维护	前维护	前维护	前维护	前维护	前维护
箱体材质	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝
防护等级	IP30	IP30	IP30	IP30	IP30	IP30	IP30
最大功耗（W/m²）	≤450	≤340	≤260	≤320	≤230	≤280	≤250
平均功耗（W/㎡）	≤150	≤120	≤90	≤110	≤80	≤95	≤85
电源	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz	AC100–240V，50–60Hz
使用寿命（小时）	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
工作温度	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
存储温度	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
工作湿度	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
存储湿度	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH

F2 Pro MIP 系列参数

参数	P1.56
像素配置	MIP 1010
亮度（尼特）	≥600
灰度等级（位）	13
刷新率（Hz）	3840
帧率（Hz）	50 / 60
驱动方式	恒流驱动（1/54扫描）
可视角度（垂直/水平°）	160/160
色温（K）	2000-10000
亮度/色度均匀性	98%
对比度	5000:1
模组尺寸（mm）	300×168.75
模组分辨率（宽×高）	192×108
像素密度（点/平方米）	409600
模组重量（kg）	0.3±0.05
每个箱体的模组数量（宽×高）	2×2
箱体分辨率（宽×高）	384×216
箱体尺寸（毫米）	600×337.5×33
箱体重量（千克）	3.6±0.3
箱体平整度（mm）	≤0.2
维护方式	前维护
箱体材质	压铸铝
防护等级	IP30
最大功耗（W/m²）	≤420
平均功耗（W/㎡）	≤150
电源	AC100–240V，50–60Hz
使用寿命（小时）	≥100000
工作温度	-10℃ ~ +45℃
存储温度	-20℃ ~ +55℃
工作湿度	10%RH ~ 80%RH
存储湿度	10%RH ~ 85%RH
