F1 Pro 室内固定式 LED 显示屏

640 × 480 mm压铸铝室内箱体，搭配硬连接320 × 160 mm模组，支持前后维护及1.25–4 mm SMD点间距。

电子邮箱：support@gkc-led.com

电话：+86 177 0588 5572

打造专属品牌产品贴牌合作流程

产品概览

产品特点

规格参数

交付

定制

产品概览+

产品概览

F1 Pro 室内固定式 LED 显示屏

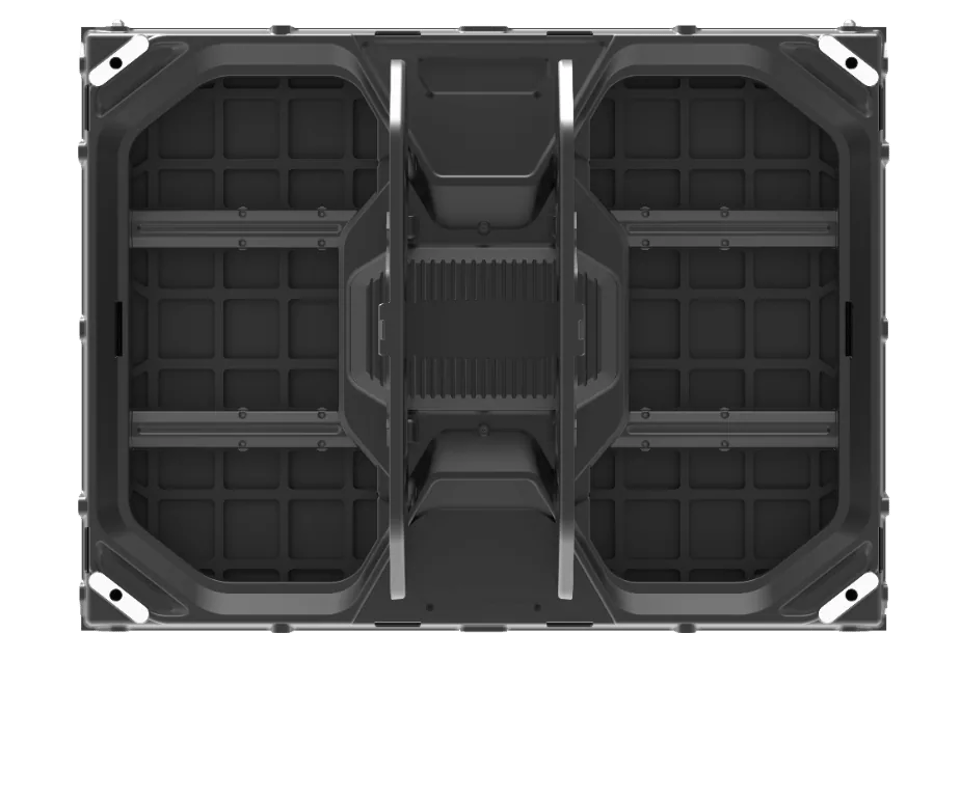

F1 Pro 采用 640 × 480 × 60.7 mm 压铸铝箱体，适用于购物中心、超市、智慧城市以及机场和火车站广告屏等室内固定安装场景。模组与箱体采用硬连接，并可通过内置存储芯片保存校正数据；模组和 HUB 板均支持前后维护。可选单卡单电源或双卡双电源方案。

模组硬连接
前后维护
支持双卡双电源
蝴蝶式后盖
存储芯片保存模组校正数据

提交合作咨询

产品特点+

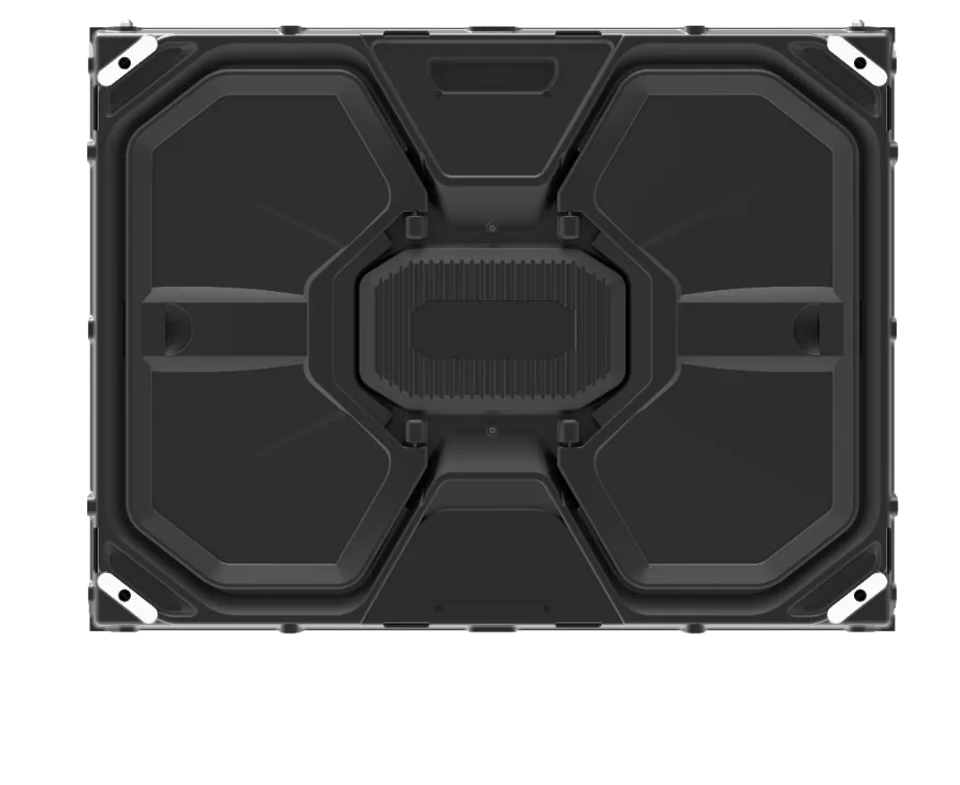

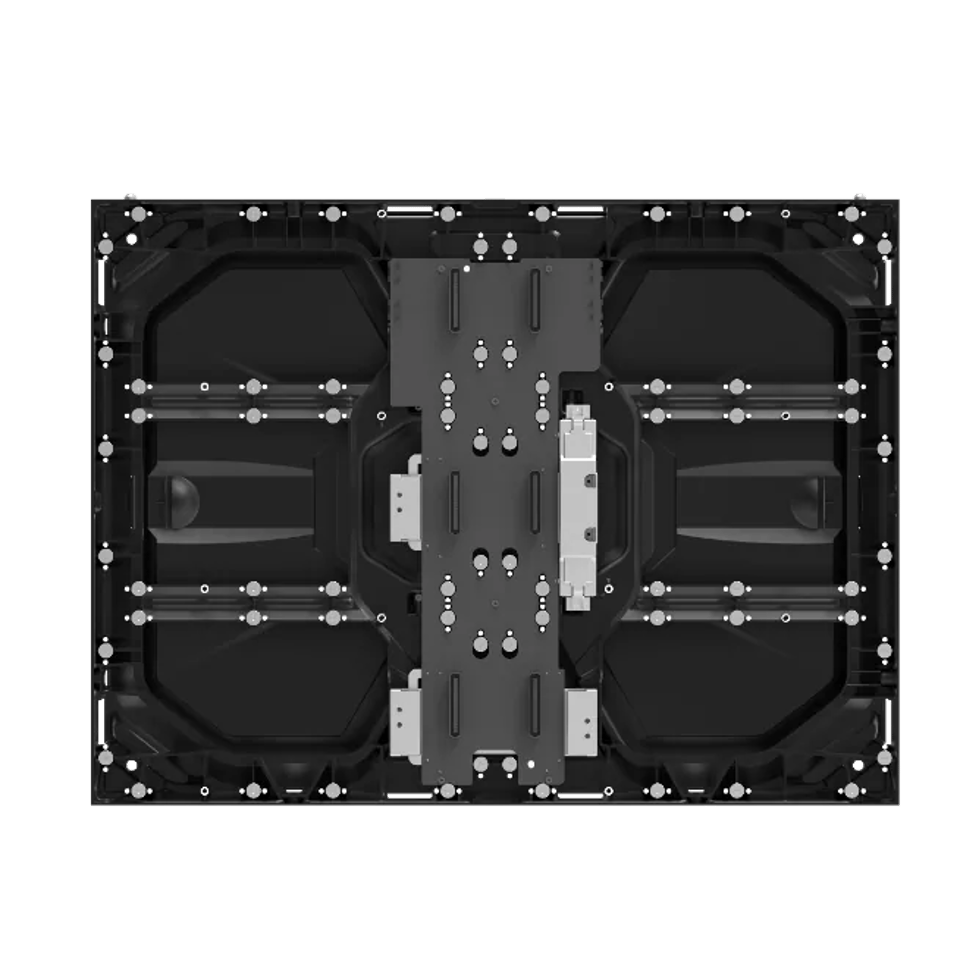

箱体后盖

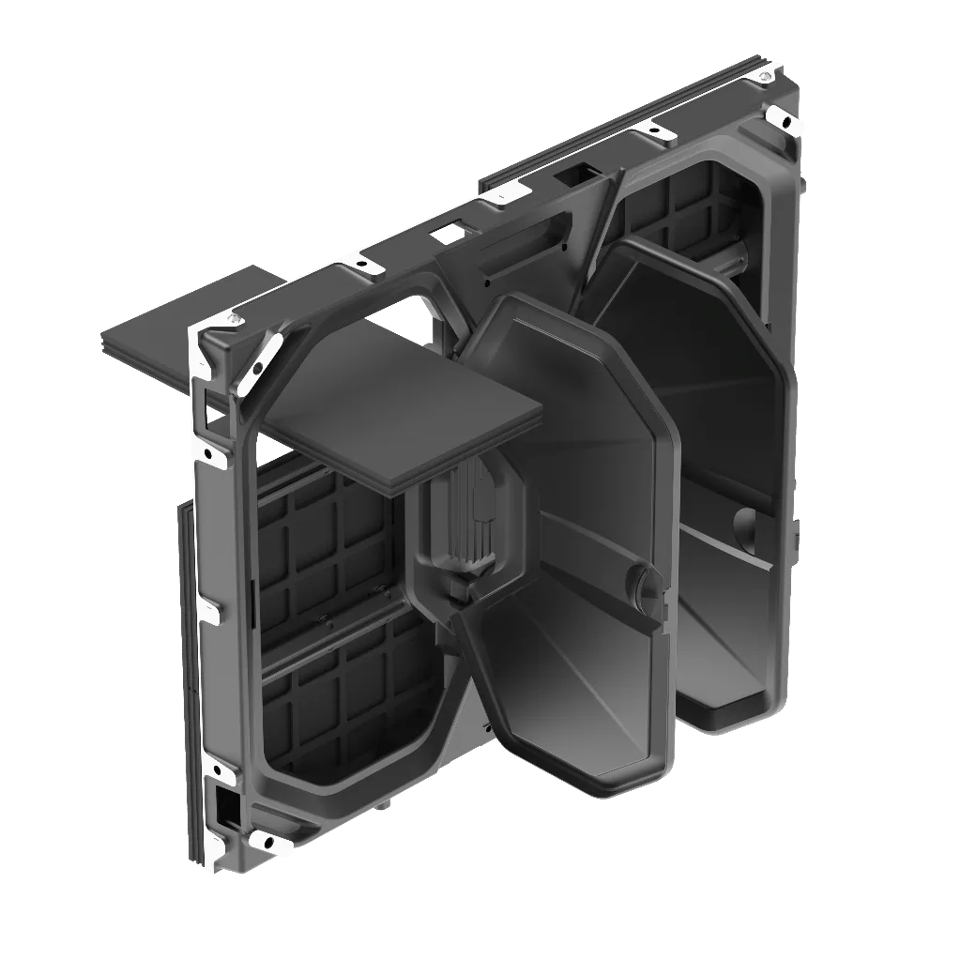

蝴蝶式后盖可开启，维护更便捷。
电源紧贴压铸铝后盖安装。
电源位置设有散热筋，增强散热效果。
专利：箱体与后盖之间的铰链结构。

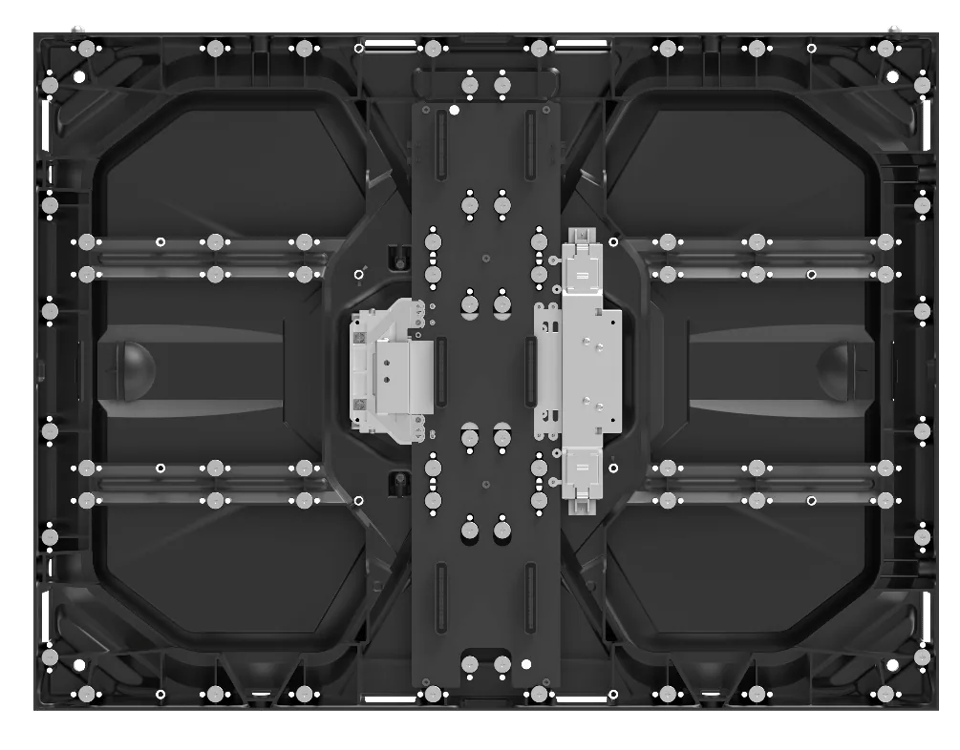

单卡单电源或双卡双电源

单卡单电源方案。
双卡双电源方案。
专利：磁力平衡支撑结构。

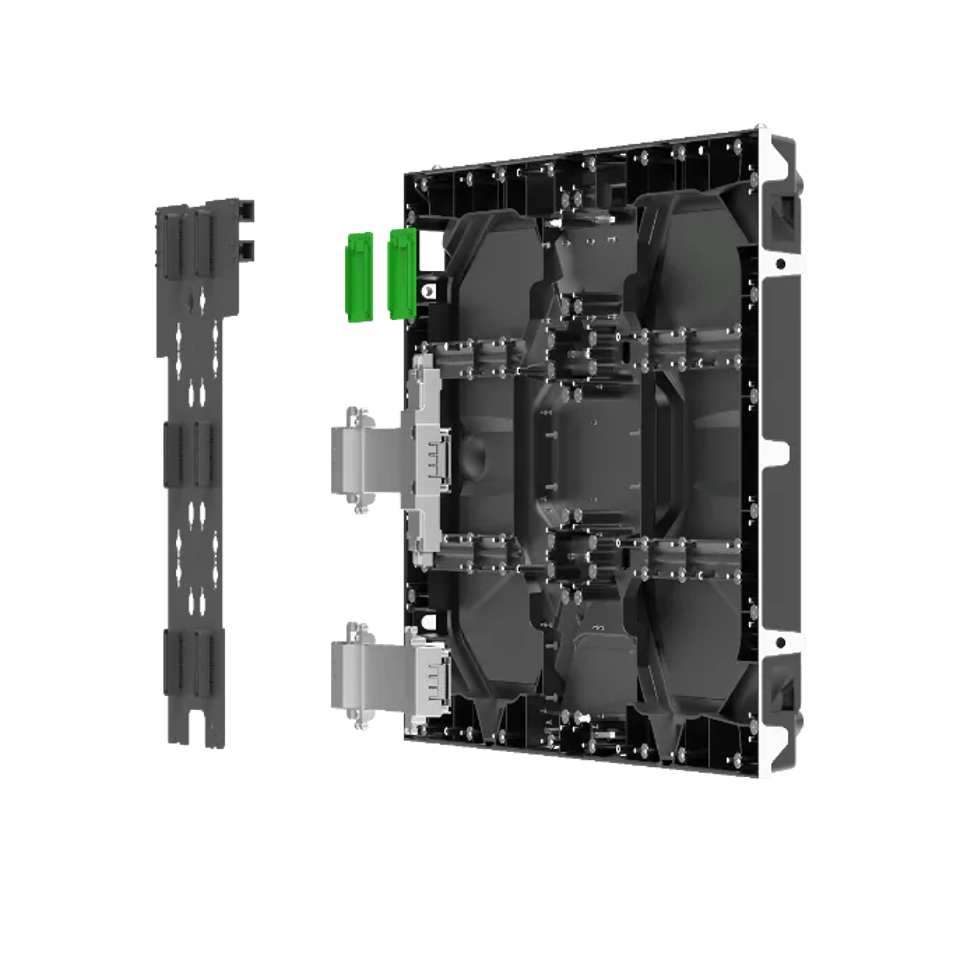

专利：电源系统装配模块。

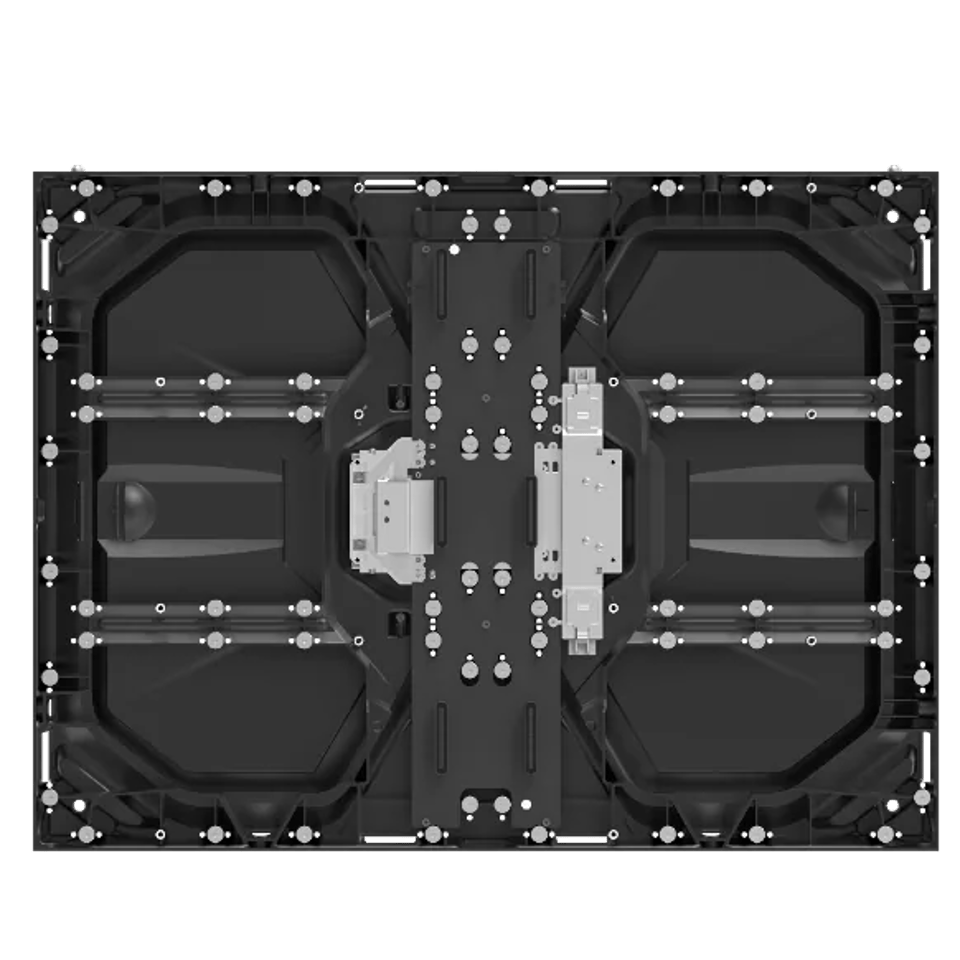

硬连接模组

模组与箱体采用硬连接，传输更稳定，箱体背面无线缆外露。
硬连接接口采用防呆设计，避免模组反插导致烧毁。

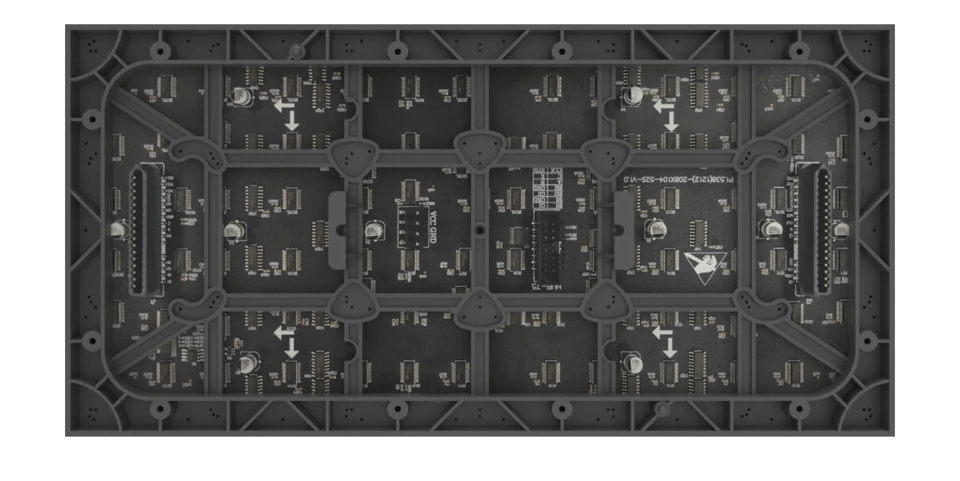

每个模组均配有存储芯片，用于保存校正数据。
整屏校正后，模组在不同箱体间调换时可自动读取数据，无需重新校正。
更换备用模组时，导入校准数据即可完成校准，无需重新校准。
每个模组均配有后维护把手。

模组前后维护

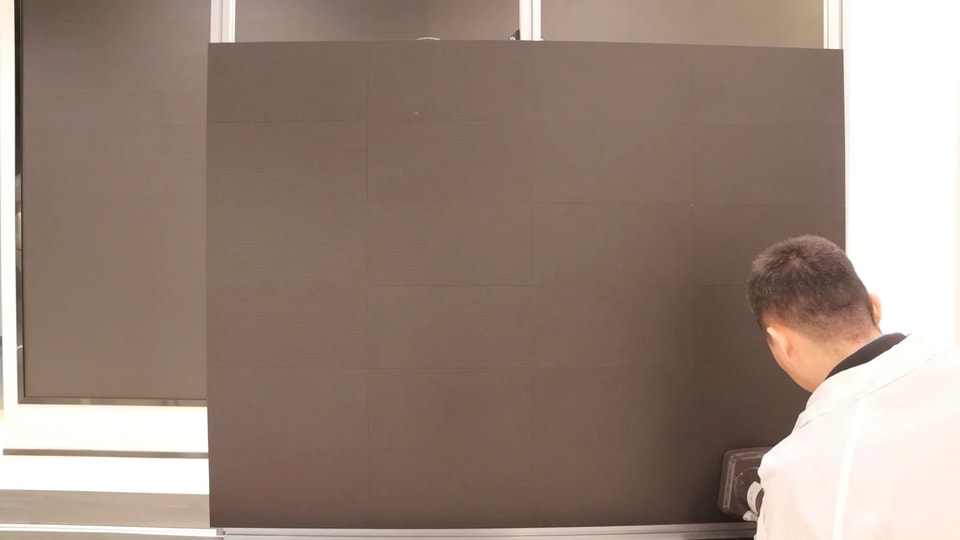

前维护

模组采用磁吸设计，可使用吸盘工具从前方拆卸。

后维护

打开箱体后盖，握住模组把手并向前推，再转动模组，从后方取出。

HUB板前后维护

前维护

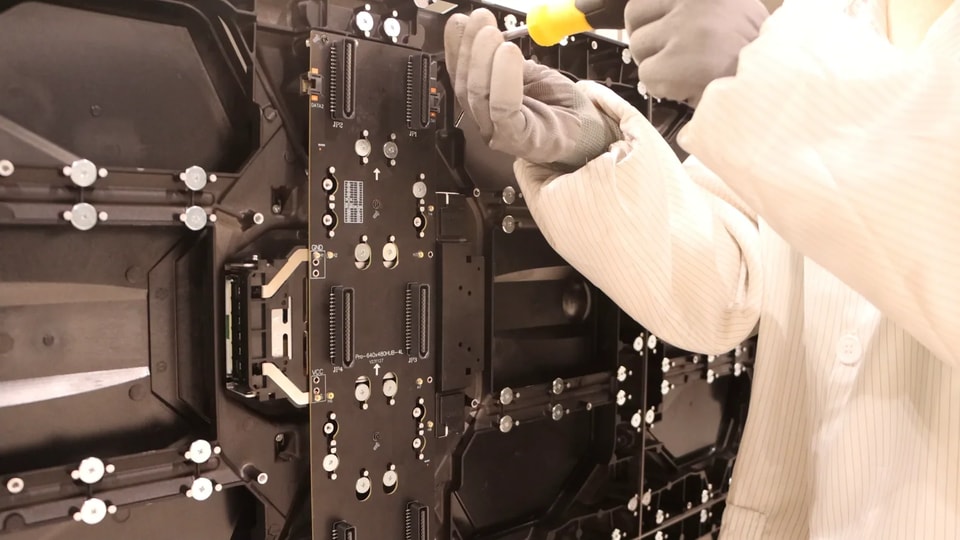

拆下模组后，用螺丝刀拧松HUB板上的六颗防脱螺丝，即可从前方取出板卡。

后维护

拆下模组后，拧松箱体背面的六颗防脱螺丝，转动HUB板并从后方取出。重新安装时，从后方插入板卡，对准定位柱后拧紧螺丝。

安装方式

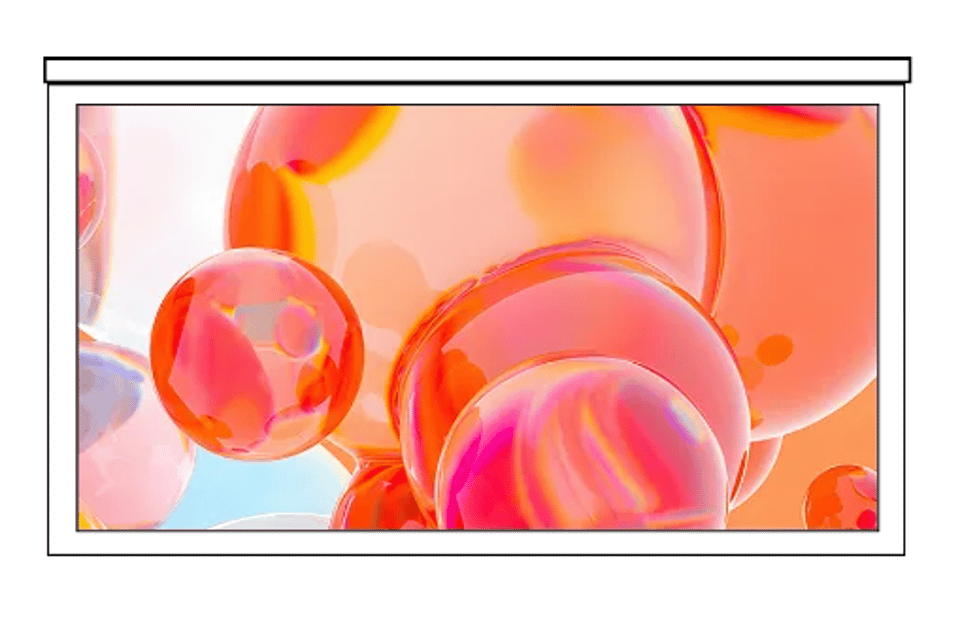

支持壁挂、贴墙和嵌墙安装。

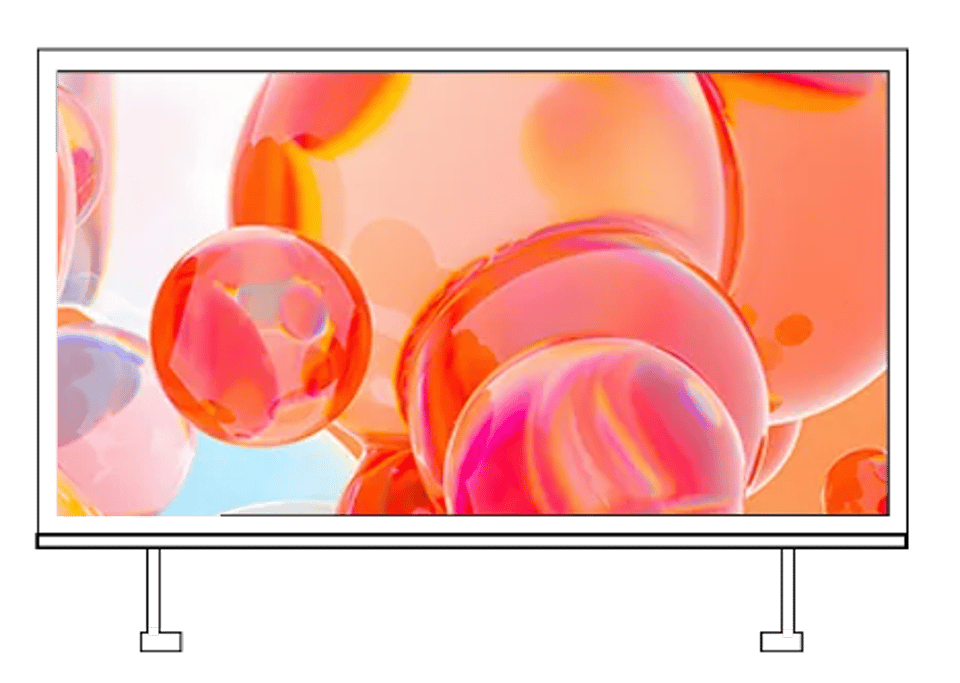

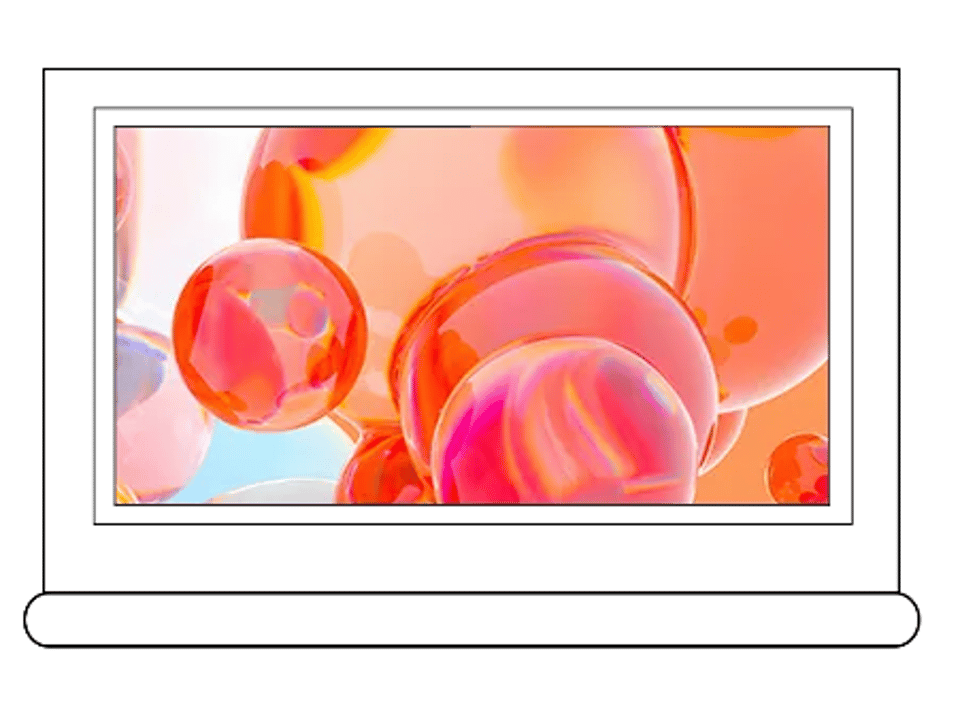

支持底部支架安装。
支持落地安装。

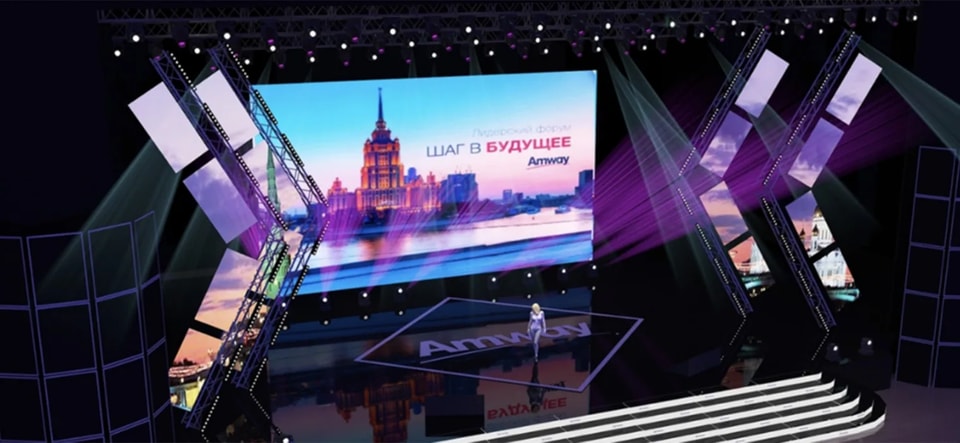

室内商用显示

F1 Pro系列产品适用于多种室内固定安装场景。

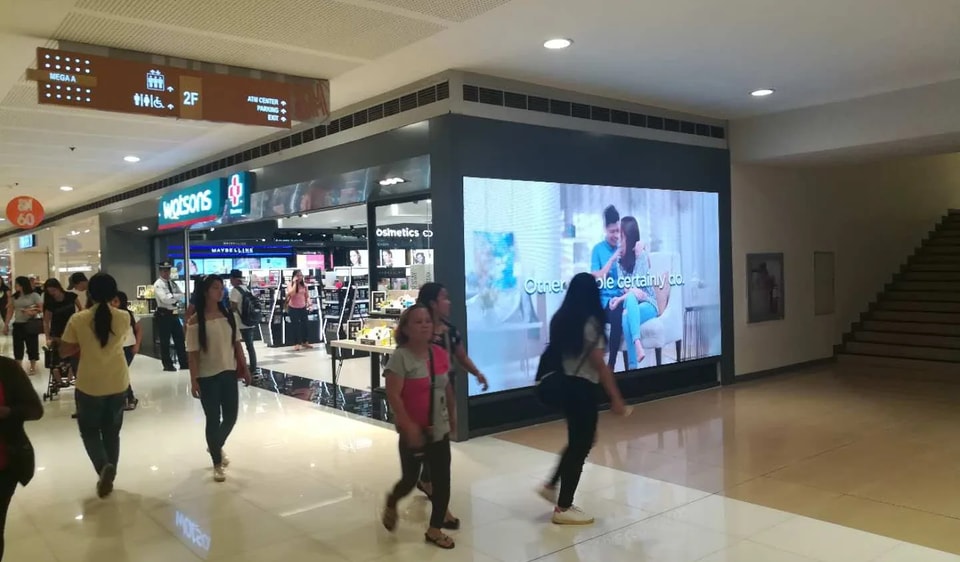

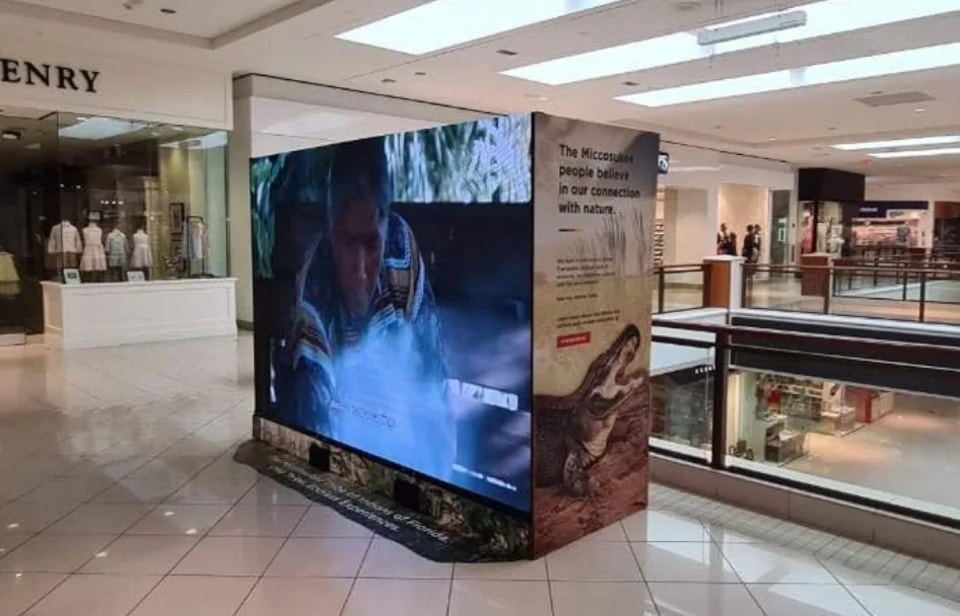

购物中心
超市
智慧城市
机场及火车站广告屏

规格参数+

规格参数

技术规格

主要参数

箱体尺寸	640 × 480 × 60.7 毫米
模组尺寸	320 × 160 毫米
像素间距 — SMD	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
箱体材质	压铸铝
维护方式	前后维护

显示性能

亮度	≥500 尼特
对比度	5000:1
灰度等级	14 位
刷新率	3840 Hz
帧率	50-60 Hz
视角	160° / 160°

箱体与模组

箱体尺寸	640×480×60.7 毫米
模组尺寸	320×160 毫米
箱体重量	7 ±0.5 千克
模组重量	0.45 千克
箱体材质	压铸铝
维护方式	前后维护

基本参数

参数	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
像素配置	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
亮度（尼特）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
灰度等级（位）	14	14	14	14	14	14	14
刷新率（Hz）	3840	3840	3840	3840	3840	3840	3840
帧率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
驱动方式	恒流驱动（1/64）	恒流驱动（1/52）	恒流驱动（1/43）	恒流驱动（1/40）	恒流驱动（1/32）	恒流驱动（1/26）	恒流驱动（1/20）
可视角度（垂直/水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温（K）	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
亮度/色度均匀性	98%	98%	98%	98%	98%	98%	98%
对比度	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
模组尺寸（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
模组分辨率（宽×高）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
像素密度（点/㎡）	640000	422500	288906	250000	160000	105625	62500
模组重量（kg）	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05

箱体参数

参数	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
箱体拼接（宽×高）	2×3	2×3	2×3	2×3	2×3	2×3	2×3
箱体分辨率（宽×高）	512×384	416×312	344×258	320×240	256×192	208×156	160×120
箱体尺寸（毫米）	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7
箱体重量（千克）	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5
箱体平整度（mm）	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
维护方式	前后维护	前后维护	前后维护	前后维护	前后维护	前后维护	前后维护
箱体材质	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝	压铸铝
防护等级	IP30	IP30	IP30	IP30	IP30	IP30	IP30
最大功耗（W/㎡）	≤400	≤400	≤400	≤400	≤400	≤400	≤400
