品质标杆：GKC实现COB色彩一致性突破

在LED直显领域，COB（板上芯片封装）模组已成为高端大尺寸显示屏的首选方案，可实现无缝拼接与超高清成像。如何在多模组拼接中做到“零色差、零断层”，仍是行业技术高峰。GKC MLED超级工厂依托全链路技术整合，构建从芯片选型到智能校准的三大核心品质保障，重新定义显示性能标准。

1. 战略芯片合作：筑牢均匀性基础

GKC与行业领先企业三安光电合作，直接采购高精度LED芯片。严格遵循三安光电针对波长、亮度和电压参数制定的分选标准，从源头确保出色的光学一致性。依托自研芯片光谱数据库与AI智能选型系统，GKC实现100%波长分档管控，将单颗芯片的波长偏差控制在≤2.5纳米、亮度差异控制在<3%，为后续封装奠定“零色差”基础。

2. 智能固晶：精准光学工程

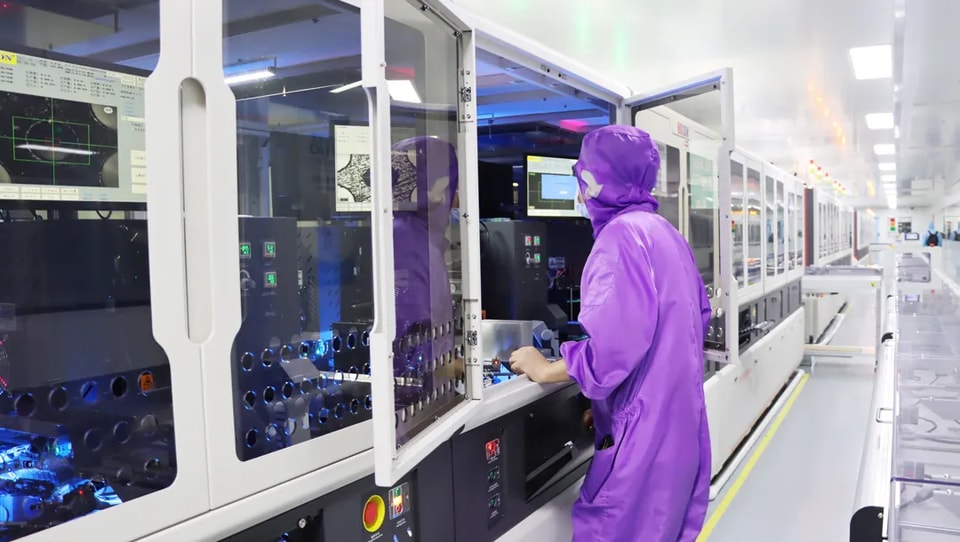

作为COB封装的核心环节，GKC自主研发的精密固晶算法基于数百万数据点，通过机器学习优化芯片布局。算法可动态调整芯片间距、角度和混光比例，并配合六轴同步固晶机，实现±5微米的定位精度，超越行业标准。由此将模组间亮度偏差控制在≤2%，色度坐标Δuv控制在≤0.0015，即使峰值亮度达到1,000尼特，也能确保色彩高度一致。

3. 双模式校准：攻克超大屏显示难题

针对长期存在的拼接一致性问题，GKC率先推出结合单模组校正与整屏拼接校正的混合校准系统：

单模组校准：采用5,000 cd/m²光谱分析仪进行独立色彩空间映射，为每个模组生成专属校准文件，将色温偏差控制在≤50K。

拼接屏校正：采用分布式边缘计算系统，可同时在线校正面积达 600㎡ 的视频墙，效率提升 300%，拼装后精度达到 ΔE≤0.5。

该系统消除了传统流程中的低效环节，在指挥中心、零售综合体及其他超大型显示场景中，实现“单屏显示均匀、多屏画面一致”。

全流程质量管控：树立行业新标准

通过构建覆盖“芯片—封装—校正”的闭环生态，GKC 实现了从基板生长到终端显示的垂直整合。每块 COB 模组均经过 72 小时老化测试、8 次光学检测和 3 项环境可靠性试验，一次通过率达 99.8%。对品质的极致追求，让 GKC COB 模组在高端一体式会议系统和 XR 虚拟制作领域表现出色，具备 HDR 1,600 尼特亮度、1,000,000:1 对比度和 178° 超广视角。

GKC 持续推动“芯片—算法—工艺”协同创新，不断完善质量体系，助力 COB 技术迈向 8K 分辨率和 Micro LED 级微型化，为全球显示品质树立新标杆。
