LED 显示屏发生故障怎么办？

东西难免会出故障。当然，你可能会认为，购买优质产品（这里指优质 LED 显示屏模组）就能避免这种情况。短期内确实如此，甚至可能几年都不会出问题。但无论保养得多好，设备都会逐渐磨损，尤其是长期使用之后。

遗憾的是，意外也难以避免。如果 LED 显示屏安装在室外，发生故障的可能性远高于室内屏。这类风险主要来自雨、雪、冰雹、强风等各种环境因素。

不过，室内 LED 显示屏也可能因意外受损。例如，清洁屏体或进行维护时，都有可能发生意外。

发现 LED 显示屏无法正常工作时，感到着急是很自然的。优质 LED 显示屏价格不菲，你肯定不想更换整块屏幕。但维修费用也可能相当高。

那么，怎样才能让 LED 显示屏恢复正常工作？先找出故障原因！

1. LED 模组常见故障及解决方法

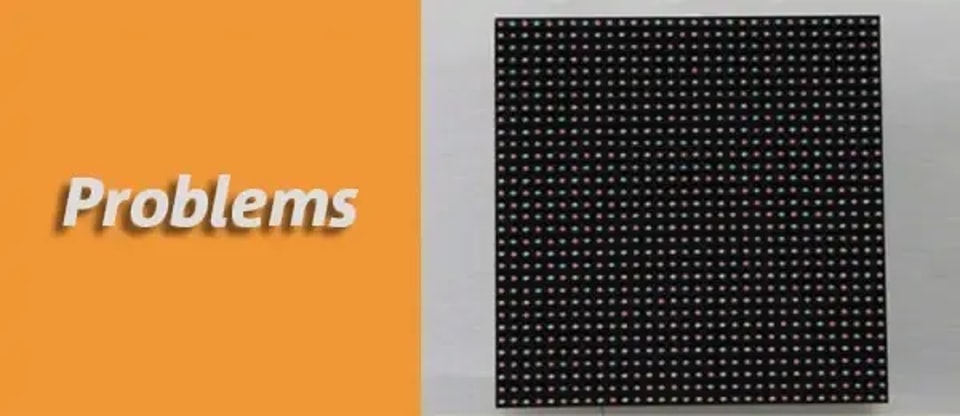

单个 LED 模组不显示

（1）检查电源接触是否正常，例如电源插头是否松动。

（2）输入信号排线连接不牢。重新连接输入信号排线（扁平排线）。

（3）输入信号排线损坏。更换输入信号排线（扁平排线）。

（4）更换扁平排线后问题仍未解决时，检查 PCB 板接口是否正常工作。

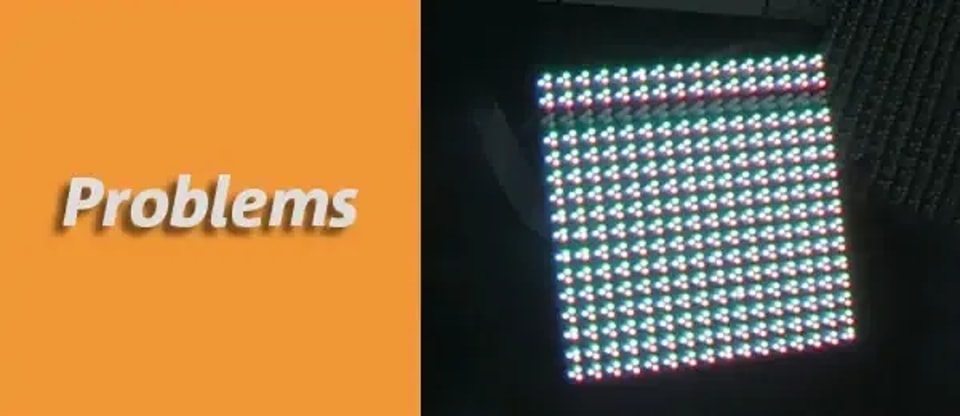

模组部分区域不显示，例如缺行或出现横线

（1）检查信号输入方向上第一个异常 LED 模组的扁平排线是否与电源线连接牢固。

（2）检查信号输入是否正常。如果颜色显示混乱，检查信号输入方向上第一个异常 LED 模组的信号接口。可反复插拔进行检查；如有问题，可更换扁平排线。

（3）检查 74HC138 译码芯片和 4953 线路管理芯片的电源引脚是否虚焊或短路。如有问题，进行修复或更换芯片。

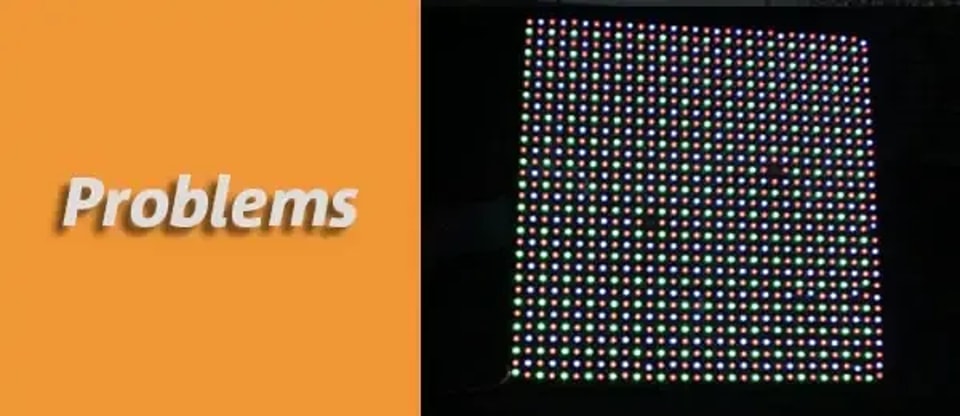

单个像素点缺失、发暗或闪烁（静态屏）

使用万用表的 X1 电阻档，检测 LED 灯珠是否正常工作。
将万用表黑表笔接 LED 正极，红表笔接负极。如果灯珠亮起，说明仍可正常工作；如果不亮，则表示灯珠已损坏，需要更换。

多个模组不显示

（1）信号线连接不牢（整排模组不显示）。检查信号线连接并重新插接，同时检查该排第一个模组的电源。

（2）电源连接不牢（箱体一角不显示）。检查相关电源是否正常工作、连接是否牢固。

LED 模组缺色

（1）检查信号线连接并重新插接，同时检查该排第一个模组的电源。（2）检查扁平排线是否正常工作。如有问题，重新连接排线。（3）更换 LED 显示模组，查看缺色现象是否消失。

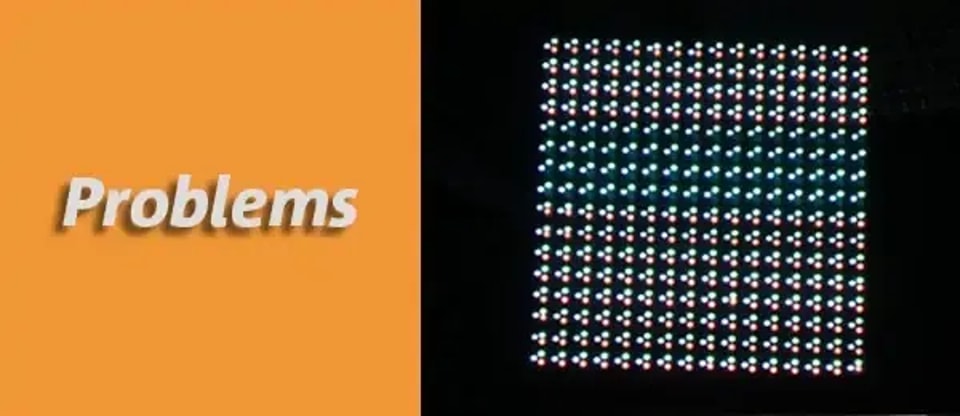

一排 LED 显示模组颜色不一致

此问题可能由控制该行的驱动 IC 引脚故障引起。首先，根据电路图找到对应的驱动 IC，然后更换并进行驱动测试。

补充说明：
如何更换驱动 IC？首先测试 IC。其次，拆下故障 IC。然后添加焊锡，再清除多余焊锡，最后进行测试。
如何更换 LED 灯珠？用镊子等尖锐工具清除 LED 周围的封胶，直到露出引脚。
用镊子固定灯珠，将烙铁温度控制在约 40°C，焊接时间不超过 3 秒（温度过高会损坏 LED 显示屏）。
将正确的灯珠安装到 PCB 板上（LED 灯珠较长的引脚为正极，较短的为负极；PCB 板上的方孔为正极，圆孔为负极）。
熔化少量焊锡丝并用烙铁头蘸取，然后用焊锡丝将 LED 与 PCB 板焊接起来。最后使用相同类型的封胶密封 LED 显示屏。

2. LED 显示屏箱体常见故障及解决方法

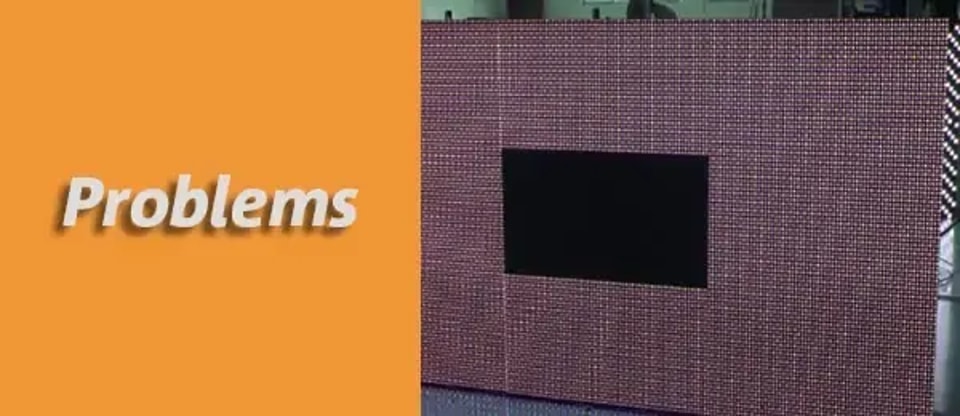

单个箱体不显示

（1）电源故障：检查箱体电源是否正常工作。

（2）接收卡故障（最后一个箱体无显示）：检查接收卡是否正常工作（绿色指示灯闪烁，红色指示灯常亮）。如果绿色指示灯熄灭或常亮，说明没有信号（指示灯熄灭也可能是因为接收卡未通电）。如果确认接收卡故障，请更换接收卡。

（3）信号线连接错误：检查箱体之间的信号线连接，并重新连接。

3. LED显示屏常见故障及解决方法

LED显示屏整体无显示（全黑）

（1）无交流电输入：检查LED显示屏是否已通电。打开配电箱开关，电源指示灯应亮起。

（2）信号线（网线）故障：检查信号线并重新连接，直至绿色指示灯正常闪烁。

（3）控制系统故障（发送卡）：检查LED发送卡与接收卡之间的连接是否正常。
如果发送卡工作异常，例如绿色指示灯熄灭或常亮，说明没有信号。请检查并排除故障，或更换发送卡。

（4）电脑未启动：启动电脑并打开LED演播室软件。

（5）DVI线未连接：检查DVI线，关闭电脑电源后重新连接DVI线。

（6）检查DVI显卡设置是否有误。按照控制系统的正确操作步骤设置LED演播室软件，并重新连接信号线。

（7）检查HUB是否正常工作。

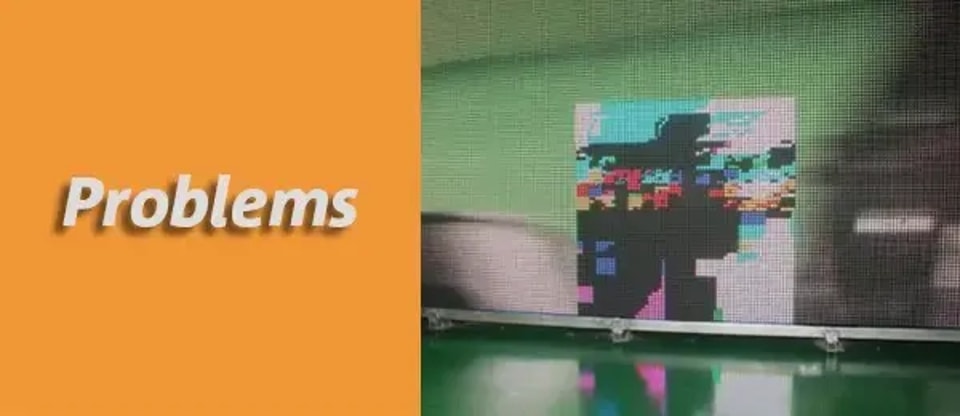

LED显示屏显示乱码

（1）检查接收卡与发送卡之间的连接是否正常。

如果发送卡工作异常，例如绿色指示灯熄灭或常亮，说明没有信号。请检查并排除故障，或更换发送卡。

（2）确保网线规格合适，且不会因质量不佳或参数不匹配而影响显示效果。

（3）检查LED演播室软件设置是否有误。如有问题，请按照控制系统操作步骤重新设置软件并连接信号线。

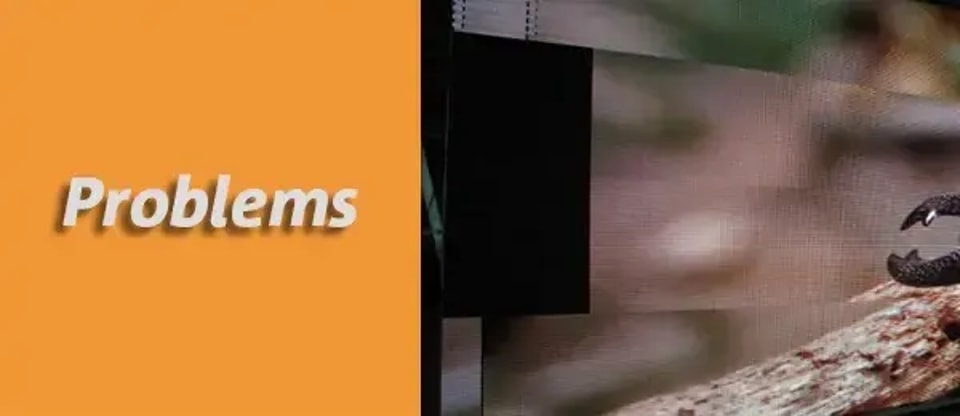

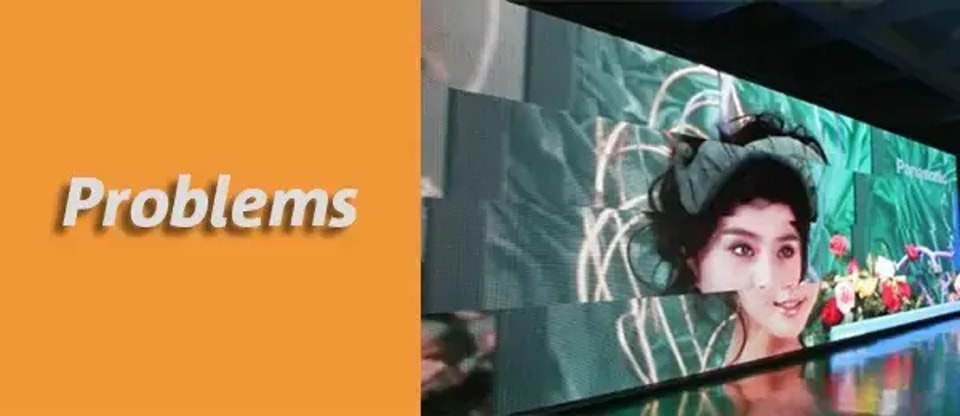

LED显示屏整体显示错乱或重叠

（1）检查箱体之间的连接及信号线。重新插拔或更换信号线。

（2）检查连接多媒体卡与发送卡的DVI线。如有问题，请加固连接。

（3）检查LED演播室软件设置是否有误。如有问题，请按照控制系统操作步骤重新设置软件并连接信号线。

（4）检查LED发送卡的工作状态。如工作异常，请维修或更换。

LED显示屏整体闪烁或抖动

（1）检查发送卡和接收卡是否正常工作。如果绿色指示灯熄灭或常亮，说明没有信号。

（2）接地线断开：检查接地线与LED显示屏之间的连接是否正常。

（3）检查箱体之间的连接及信号线。重新插拔或更换信号线。

（4）检查LED演播室软件设置是否有误。如有问题，请按照控制系统操作步骤重新设置软件并连接信号线。

（5）检查连接多媒体卡与发送卡的DVI线。如有问题，请加固连接。

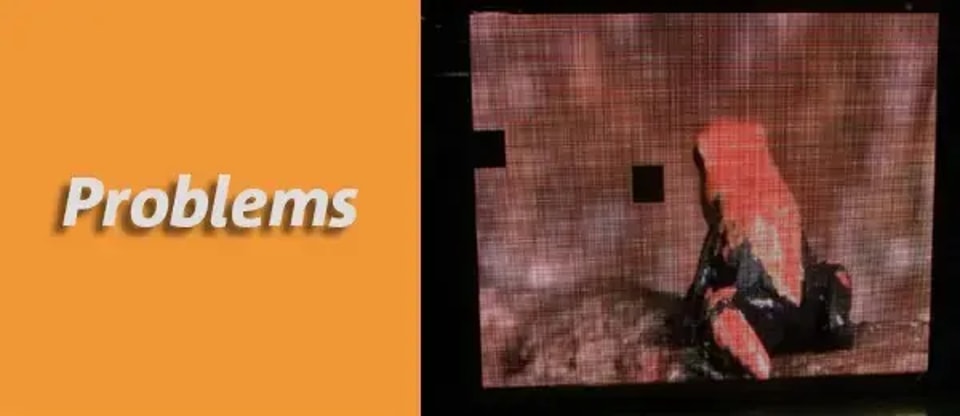

LED显示屏部分区域无显示

（1）检查发送卡和接收卡是否正常工作。如果绿色指示灯熄灭或常亮，说明没有信号。

（2）检查LED演播室软件设置是否有误。如有问题，请按照控制系统操作步骤重新设置软件并连接信号线。

显示内容与电脑不同步

检查DVI显卡设置，并将多显示器模式设为“复制”。

每个显示单元显示相同内容

这可能是由于缺少级联文件所致。请重新发送级联文件，并将电脑网线插入LED发送卡上靠近指示灯的输出端口。

LED显示屏亮度低，画面模糊

可能是发送卡或功能卡设置错误。请恢复默认设置并保存，并将亮度下限设置为大于80。

部分模组无显示

（1）如果某一整行无显示，可能是信号输入异常。请检查并重新插拔信号线，同时检查该行首个模组的电源连接。
（2）如果箱体某个角落无显示，请检查对应电源是否正常工作。

LED显示屏开机时仅短暂显示乱码

这是正常现象，表示LED显示屏正在启动。乱码通常会在两秒内消失，随后屏幕即可正常显示。

4. LED控制系统故障排查步骤

（1）按照指导检查图形处理器的设置。

（2）检查线缆连接，例如 DVI 线、网线，以及主控卡与 PCI 插槽之间的连接等。

（3）检查电源，包括控制电脑和 LED 显示屏的供电情况。如果 LED 显示屏箱体供电不足，在显示全白画面时，屏幕会闪烁。
根据箱体的要求选择合适的电源。

（4）检查 LED 发送卡的绿色指示灯是否规律闪烁。如果指示灯闪烁，请转到步骤 6。
如果指示灯不闪烁，请重启系统，并在进入 Win98/2K/XP 系统前确认绿色指示灯是否规律闪烁。如果闪烁，请转到步骤 2。
检查 DVI 线是否连接正确。如果问题可能由发送卡、显卡或 DVI 线引起，请逐一更换，并重复步骤 3。

（5）设置软件参数或重新安装软件，然后重新设置，直到绿色指示灯开始闪烁。否则，请重复步骤 3。

（6）检查接收卡的绿色指示灯（数据信号灯）是否与发送卡的绿色指示灯同步闪烁。如果同步闪烁，请转到步骤 8，并检查电源红灯是否仍然亮起。

（7）检查网线是否连接牢固，以及线缆是否过长。请注意，未使用中继器时，网线长度应在 100 米以内。如果存在上述问题，请进行处理。
如果修复后问题仍未解决，故障可能出在 LED 接收卡上。请更换接收卡，并重复步骤 6。

（8）检查电源指示灯是否亮起。如果没有亮起，请转到步骤 7，并检查排线接口是否与单元板兼容。

为 LED 屏故障找到有效解决方案

假设您已经找到了 LED 显示屏墙故障的原因，接下来通常有两种处理方式。如果您熟悉技术，或有内部维修人员，或许可以自行解决问题。
不过，LED 屏故障往往更为复杂，尤其是户外 LED 显示屏。遇到这种情况，最好请专业的 LED 维修人员检查整块屏幕、排查故障并进行修复。
正如常言所说，预防胜于治疗。因此，不要等到 LED 显示屏出现故障才采取行动。应定期请专业人员检查和维护显示屏，降低显示屏墙意外停机的风险。

总结

修复 LED 显示屏墙既不容易，也不便宜。不过，您可以采取措施预防故障发生。虽然可以定期请专业人员检查显示屏，但许多问题的根源仍在于 LED 屏本身。
如果购买的是低质量 LED 屏，面板自然更容易发生故障。选择品质优良的面板，则能降低故障风险。
