LED显示屏：COB工艺和SMD工艺，哪种更好？

在 LED 显示领域，COB 工艺和 SMD 工艺各有拥趸，都认为自己的工艺更胜一筹。那么，究竟哪种更好？今天我们将简要介绍并对比这两种工艺，帮助您了解它们的区别，从而在选择 LED 显示屏时做出明智决策。

1. 工艺介绍

SMD 工艺是将发光芯片（晶圆）封装成灯珠，再将灯珠焊接到 PCB 板上组成单元模组，最后拼接成完整的 LED 显示屏。

COB 工艺是将发光芯片（晶圆）直接焊接到 PCB 板上，再对整块板进行覆膜，制成单元模组，最后拼接成完整的 LED 显示屏。

2. 两种工艺的区别

（1）成像效果的差异

SMD显示屏的灯珠以单个发光体的形式发光，呈现点光源效果。近距离观看时，点光源会带来明显的颗粒感；此外，LED发出的光方向性很强，容易产生眩光。

COB显示屏采用覆盖整个发光芯片的薄膜。光线经过薄膜的散射和折射后，形成面光源。与点光源相比，面光源整体视觉效果更佳，近距离观看时没有颗粒感，还能减轻光源对人眼的刺激，更适合长时间近距离观看。

（2）耐用性差异

SMD产品的灯珠直接暴露在外，容易受到灰尘、湿气等外部环境因素影响，进而影响显示效果和使用寿命。

COB产品表面采用透镜封装，可有效保护LED芯片，增强防护能力，减少死灯现象。

（3）防护性能差异

SMD工艺的防护能力相对较弱，灯珠容易受到撞击或脱落，防水、防潮、防尘性能较差；但现场维修较为方便，有利于后期维护。

COB工艺防护性能较好，防护等级达到IP65，具备良好的防水、防潮和抗撞击能力。不过，由于采用整体涂覆，无法现场维修，需要使用专业设备返厂维修，操作不便。

（4）成本差异

SMD工艺发展时间较长，技术成熟，应用场景广泛，因此制造成本相对较低，市场价格也更具竞争力，在制造成本方面具有一定优势。

COB工艺相对较新，主要面向小间距LED显示屏市场。受技术复杂度和生产成本限制，目前COB封装产品的价格相对较高。不过，随着技术不断进步、市场认可度逐步提升，COB封装技术的成本有望逐渐下降。

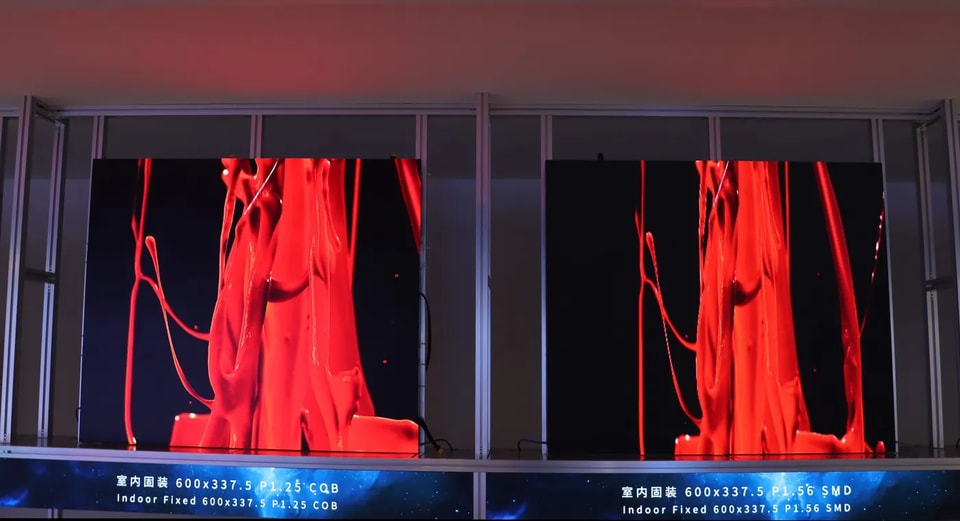

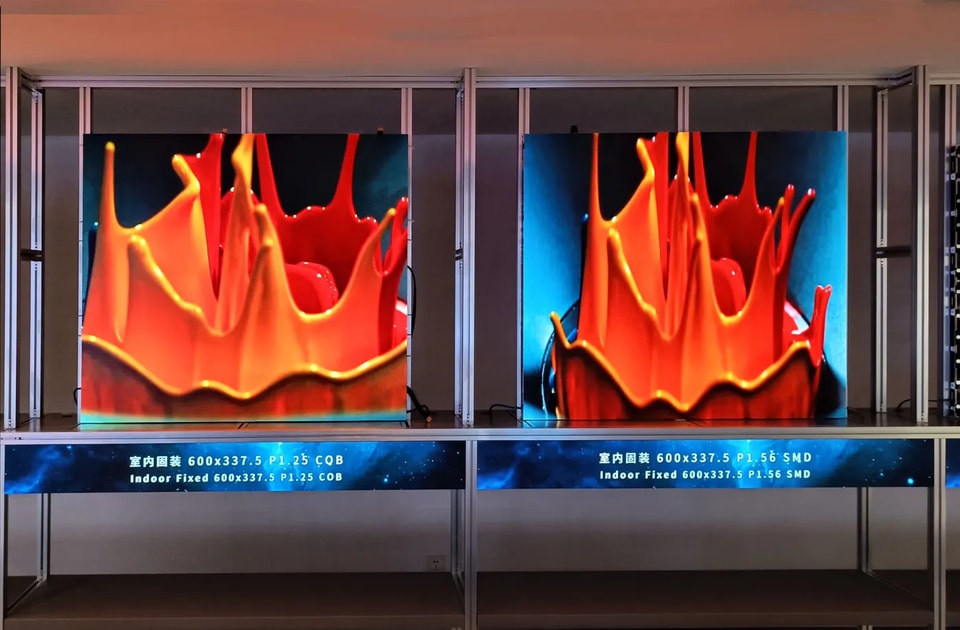

GKC室内固定式LED显示屏F9系列P1.25和P1.56产品分别采用COB工艺和SMD工艺。两款产品的模组尺寸均为150×168.75mm，箱体尺寸为600×337.5mm；对比度为1000000:1，灰度等级为14-16bit，刷新率为3840HZ。小间距设计适用于各种室内场景，高对比度和高灰度可呈现层次丰富、色彩鲜艳的画面；16:9黄金比例搭配高刷新率，带来清晰流畅的观看体验。模组采用轻薄设计，安装更便捷，并支持前维护，简化维护流程、降低成本。

虽然COB工艺和SMD工艺存在较大差异，但各有特点和优势。选购哪种工艺的产品，应根据实际需求以及对LED显示屏性能的要求来决定。随着技术不断进步、市场需求持续变化，这两种工艺也将在各自领域不断发展，共同推动LED显示行业进步。
