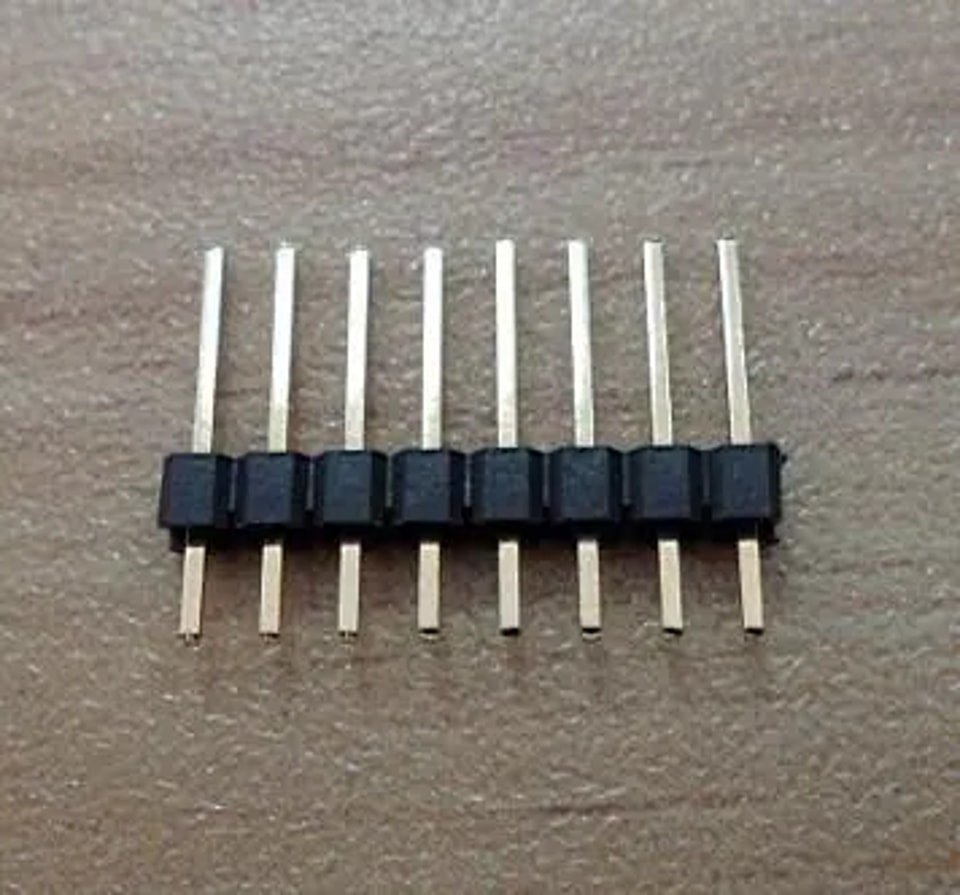

排针的工作原理

排针广泛用于PCB板连接，是一种通用连接器，通常与排母、线对板连接器等配套使用。随着排针连接器市场竞争加剧，一些厂商通过减少电镀工序或降低材料成本来压缩成本，但也因此影响了产品的使用性能和寿命。

什么是排针？

排针是一种连接器，广泛应用于电子、电器和仪器仪表的PCB电路板中。它可在电路中形成连接或隔离，发挥桥接作用，承担电流或信号传输任务。排针通常与排母配合，实现板对板连接；也可与电子线束端子配合，实现板对线连接，还可以单独用于板对板连接。

由于不同产品所需规格各异，排针也有多种型号规格。按照电子行业的排针连接器标准，可进行如下分类：

按间距大致可分为2.54毫米、2.00毫米、1.27毫米、1.00毫米和0.8毫米五类；按排数可分为单排针、双排针、三排针等；按封装方式可分为SMT（卧贴/立贴）、插装DP（直插/弯插）等；按安装角度分类，180°用S表示，90°用W表示，SMT用T表示。

排针的工作原理

1. 排针使用方便，机械强度也十分重要。连接器通常是PCB主板与外部元件之间的接口，排针的承载能力较强，有时还需要承受相当大的外力。

2. 采用通孔技术安装的元件通常比相应的SMT元件更可靠。无论是受到强力拉扯、挤压还是热冲击，都能承受考验，不易从PCB板上脱落。

3. 在工业现场布线中，排针和排母通常用于大功率元件，可满足不同传输场景对高电压和大电流的需求。

4. 随着元件在PCB板上的附着力降低，上述优势也会减弱。排针结构紧凑、易于安装，与通孔排针在尺寸和装配形式上存在明显差异。

5. 电气强度是指针脚之间、触点之间，或触点与外壳之间承受额定试验电压的能力。

6. 普通排针可适应电磁干扰造成的信号衰减，并具备屏蔽电磁干扰的能力。

7. 排针的接触电阻应尽可能小，可低至数十毫欧。

排针是一种连接器，广泛应用于电子、电器和仪器仪表的PCB电路板中。它可在电路中形成连接或隔离，发挥桥接作用，承担电流或信号传输任务。排针通常与排母配合，实现板对板连接；也可与电子线束端子配合，实现板对线连接，还可以单独用于板对板连接。
