详细讲解共阴方案与共阳方案

近两年来，冷屏、节能屏、共阴屏等词汇频繁出现在朋友圈、展会等场合。共阴或共阳指的是一组LED灯珠的阴极或阳极是否连接在一起。共阴LED显示屏能实现多大程度的节能？本文将介绍其工作原理。

共阴和共阳LED灯珠示意图：

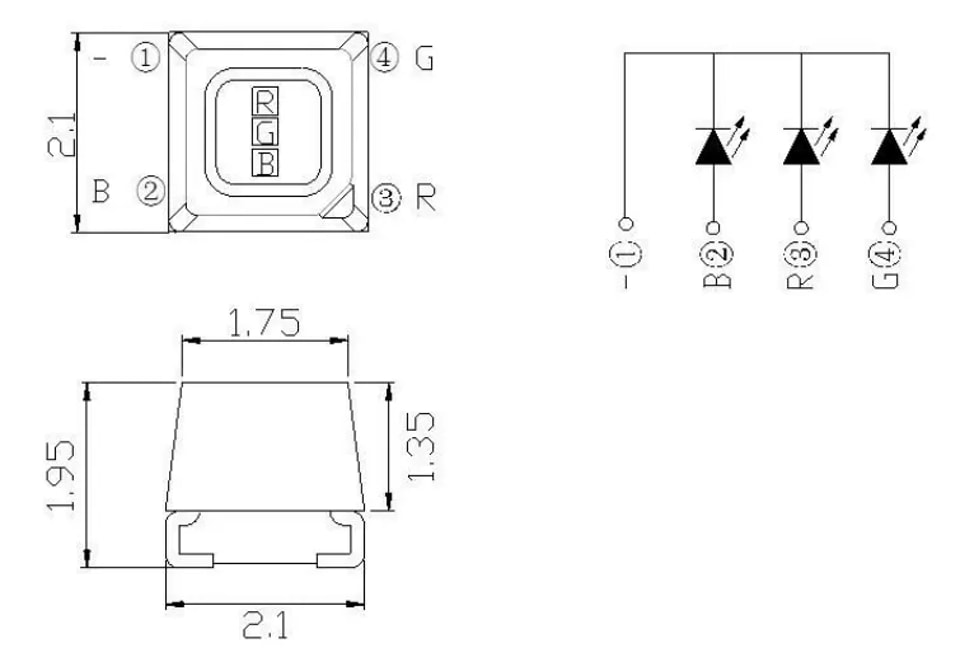

共阴灯珠

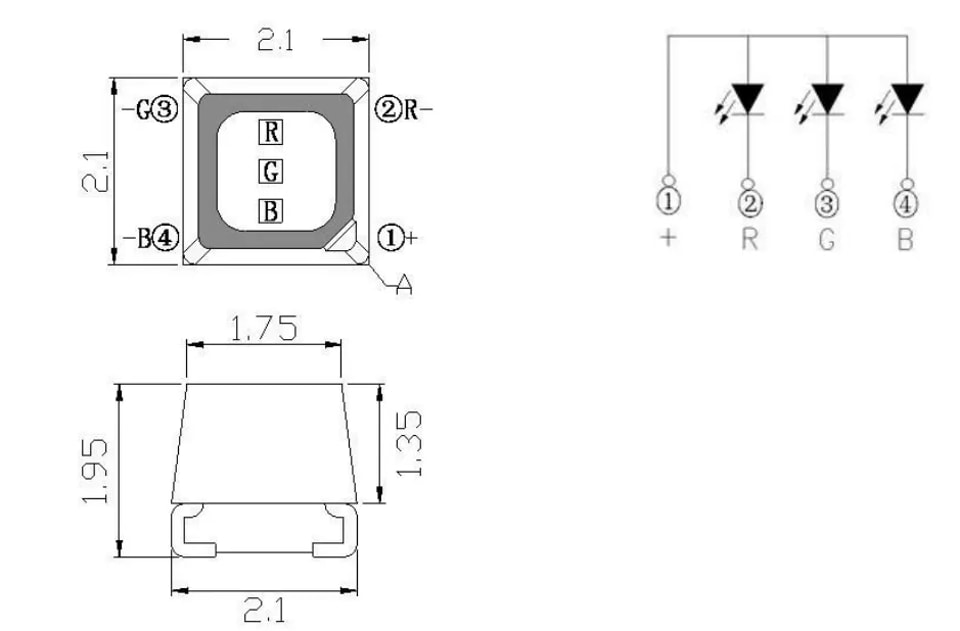

共阳灯珠

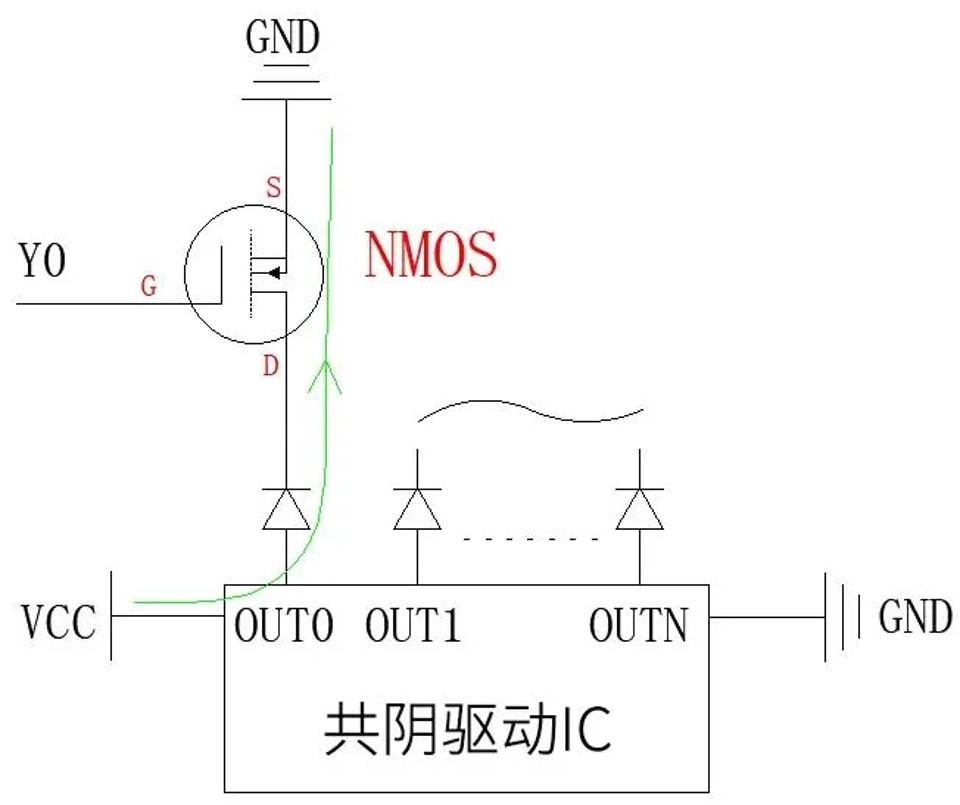

共阴电路图：

NMOS为行管，Y0为行控制信号，绿色箭头表示电流路径。电流从驱动IC的VCC流出，点亮灯珠，最后流入行连接端的GND。

共阴方案：

① 在一组红、绿、蓝LED灯珠中，VF值（LED灯珠的导通电压）最低的是红光（约1.8V-2.2V），最高的是蓝光和绿光（约2.8V-3.4V）。共阴灯珠内部的红、绿、蓝阴极相连，阳极则可根据各自的导通电压要求分别供电。通常红光使用2.8V，蓝光和绿光使用3.8V。

② 在电流路径中，行管的GND需要承载该行所有灯珠的电流；VCC则需要承载整个驱动IC各通道的电流。因此，布线时应根据实际电流尽可能加宽相应的VCC和GND线路。

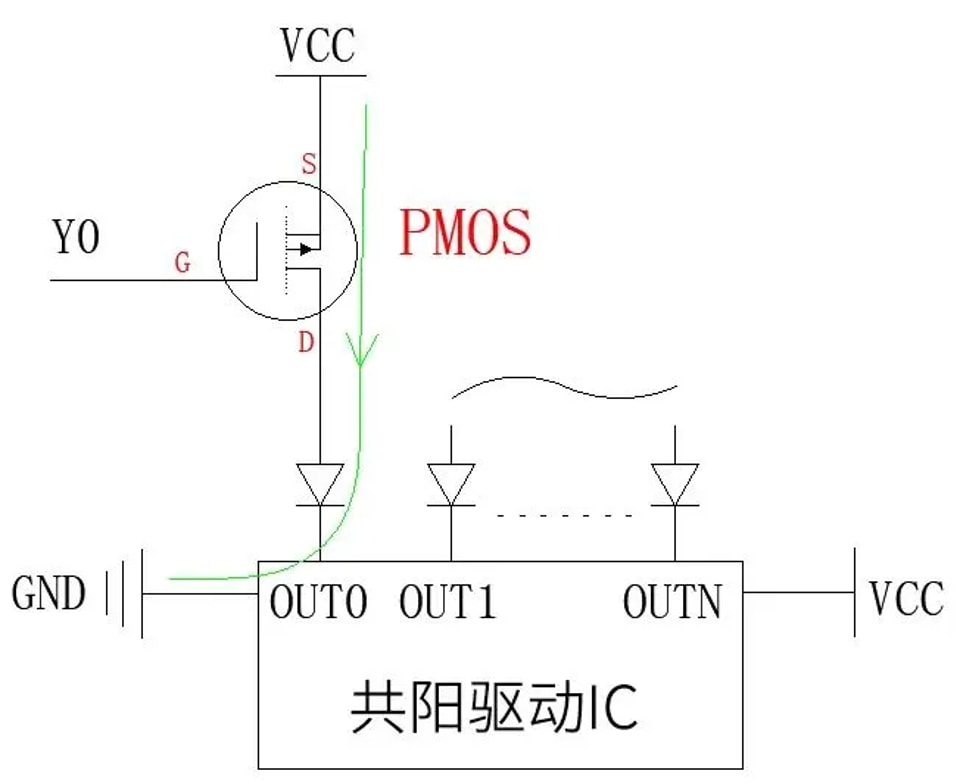

共阳电路图：

PMOS为行管，Y0为行控制信号，绿色箭头表示电流路径。电流从行管的VCC流入，点亮灯珠，最后从驱动IC的GND引脚流出。

共阳方案：

① 在一组红、绿、蓝LED灯珠中，VF值（LED灯珠的导通电压）最低的是红光（约1.8V-2.2V），最高的是蓝光和绿光（约2.8V-3.4V）。共阳灯珠内部的红、绿、蓝阳极全部连接在一起，因此要点亮所有灯珠，VCC必须高于任一颜色的导通电压，通常使用5V。

② 在电流路径中，行管的VCC需要承载该行所有灯珠的电流；GND则需要承载整个驱动IC各通道的电流。因此，布线时应根据实际电流尽可能加宽相应的VCC和GND线路。

通过以上对比可以看出，共阴极节能主要体现在以下两个方面：

共阴极采用 NMOS 管，其导通电阻低于共阳极采用的 PMOS 管。

共阴极红灯可采用更低电压供电。实测数据显示，共阴极屏相比共阳极屏可节省约 15% 的能耗。
