3 分钟了解 IMD 与 COB 封装的区别

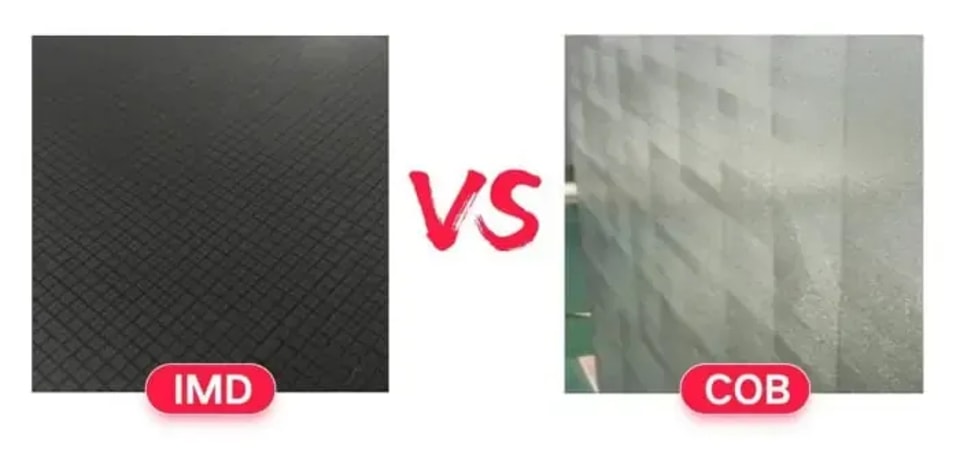

终极对决：IMD 与 COB

过去几年，关于 COB 凭借多项技术优势超越传统 SMD 的观点层出不穷。作为 LED 行业的焦点，COB 持续受到关注，人们也普遍认为 COB 有望掀起一场革命。然而，一切真的会如预期发展吗？综合分析行业数据后，我们发现，截至目前，P0.9 最受欢迎的方案既不是 SMD，也不是 COB，而是 IMD。两大强劲对手竞争之际，IMD 就像一匹黑马脱颖而出。下面将为您详细介绍这三种技术。

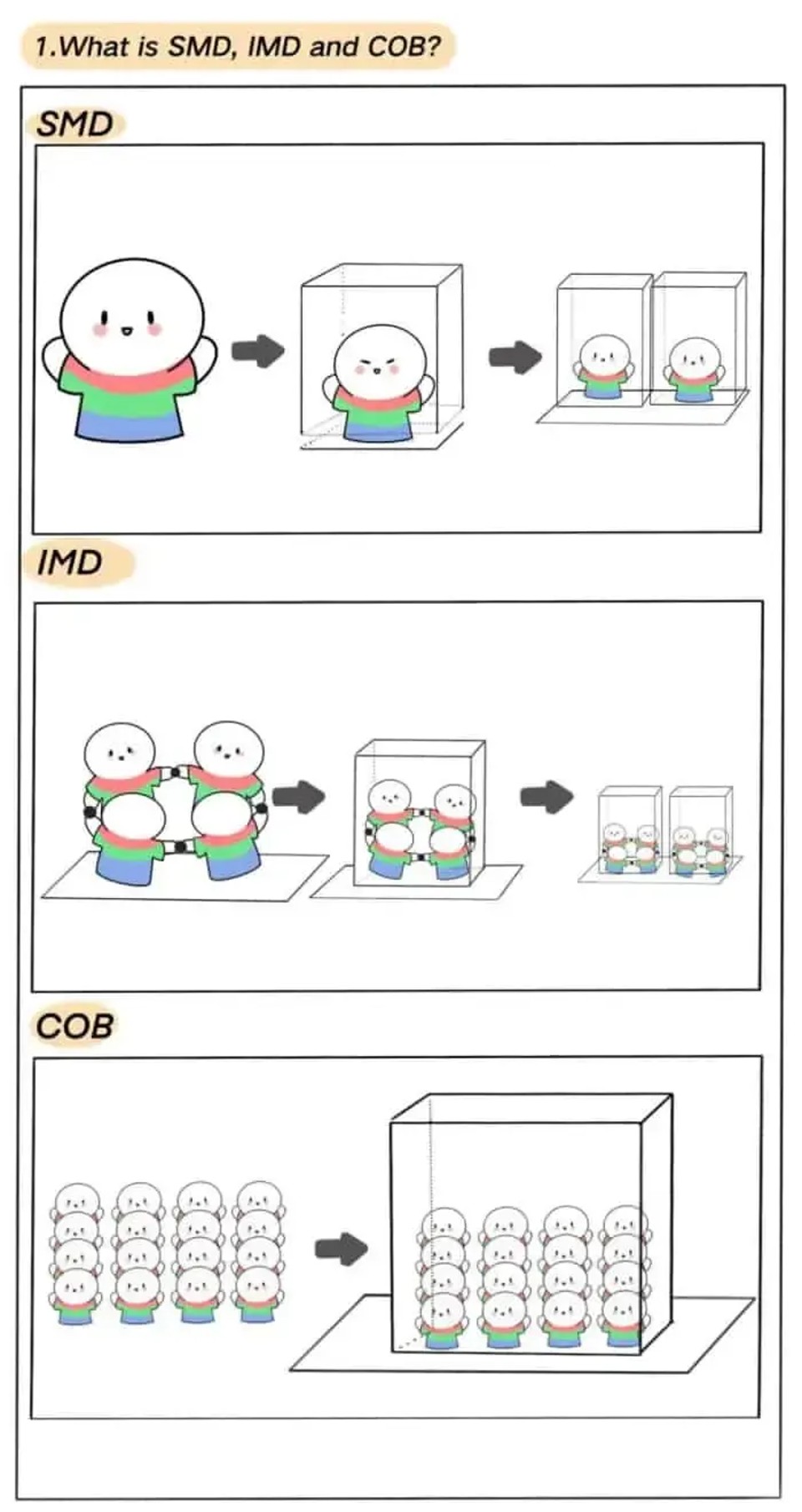

它们是什么？

首先，让我们了解一下它们。作为三种不同的封装技术，最简单的理解方式是看它们集成的芯片数量。简单来说，SMD 是分立器件封装，COB 是集成封装，而 IMD 可以看作通过高速 SMT 实现的小尺寸集成封装。它是融合 SMD 和 COB 优势的新一代产品，无论从外观还是性能来看，都能满足当前市场需求。

简单来说，SMD 是分立器件封装，COB 是集成封装，而 IMD 可以看作通过高速 SMT 实现的小尺寸集成封装。它是融合 SMD 和 COB 优势的新一代产品，无论从外观还是性能来看，都能满足当前市场需求。

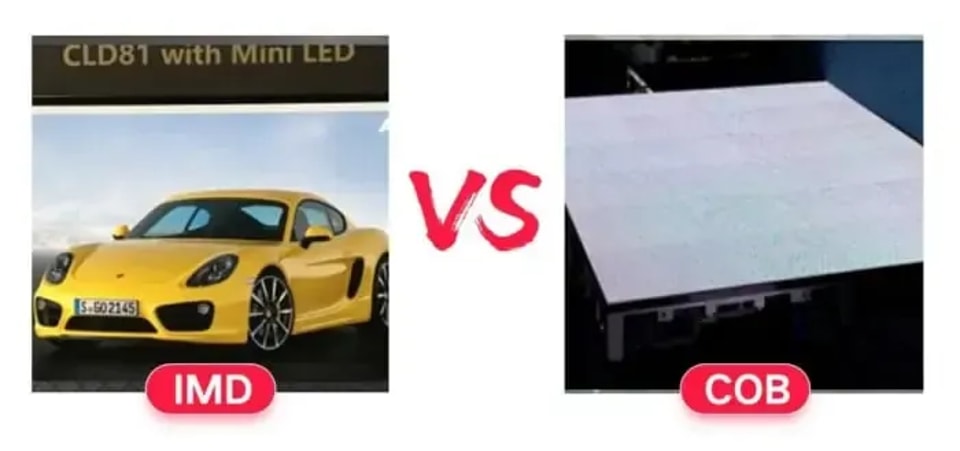

从技术角度看 Mini LED 显示解决方案LED 显示屏的独白：在我的发展历程中，SMD 曾是行业主流技术，也是我最得力的伙伴。我们共同见证了 LED 显示行业的辉煌时期。随着市场需求增长、应用场景不断拓展，专业显示、商业显示和家用显示等领域都对我提出了更高要求。然而，我发现老伙伴 SMD 越来越难以跟上技术升级的步伐。（受物理尺寸限制，SMD 封装目前最精细的方案只能接近 P1.2；若要进一步缩小像素间距，成本将极其高昂。）后来，我认识了 IMD 和 COB：一个是在传统技术基础上的创新者，另一个则是实力出众、另辟蹊径的竞争者。我该选谁？产品要想获得广泛认可，离不开几个关键因素：性能、成本和量产能力。下面我们将分析 IMD 与 COB 的差异，看看谁更有可能成为未来的主流技术。

第一回合：一致性

1. 涂覆一致性

IMD 沿用了 SMD 长期积累的分选技术，因此在应用端经过 SMT 后，能够实现出色的色彩一致性。COB 的一致性也有所提升，但稳定性仍不如 IMD，批次间偶尔会出现一致性偏差。从整个行业来看，各 COB 工厂的技术水平差异较大，因此难以形成统一标准。

2. 色彩一致性

LED 显示屏对光电一致性要求很高，当观看距离小于 3 米时，要求更为严格。与传统 SMD 类似，我们可以对 IMD-M09T 进行全检，通过分选和分档筛除电气缺陷，其光电一致性可达到 1010/0606 的同等水平。对于 COB，通常通过固晶（此方法也用于 IMD-M09T）来减轻色差。点亮后，工程师可以修复缺陷，但无法确保所有 LED 器件的光电参数都处于合理范围内。此外，还需要采用逐点校正技术，但效果有限。因此，要达到同等水平的色彩一致性，COB 的成本远高于 IMD。这就像一场较量，决定胜负的不是肌肉，而是武器。

结果：IMD-M09T > COB

补充说明：IMD 和 COB 都无法避免前段分选成本和后段校正成本，但由于封装技术不同，所需成本也有所差异。

第二回合：成本控制

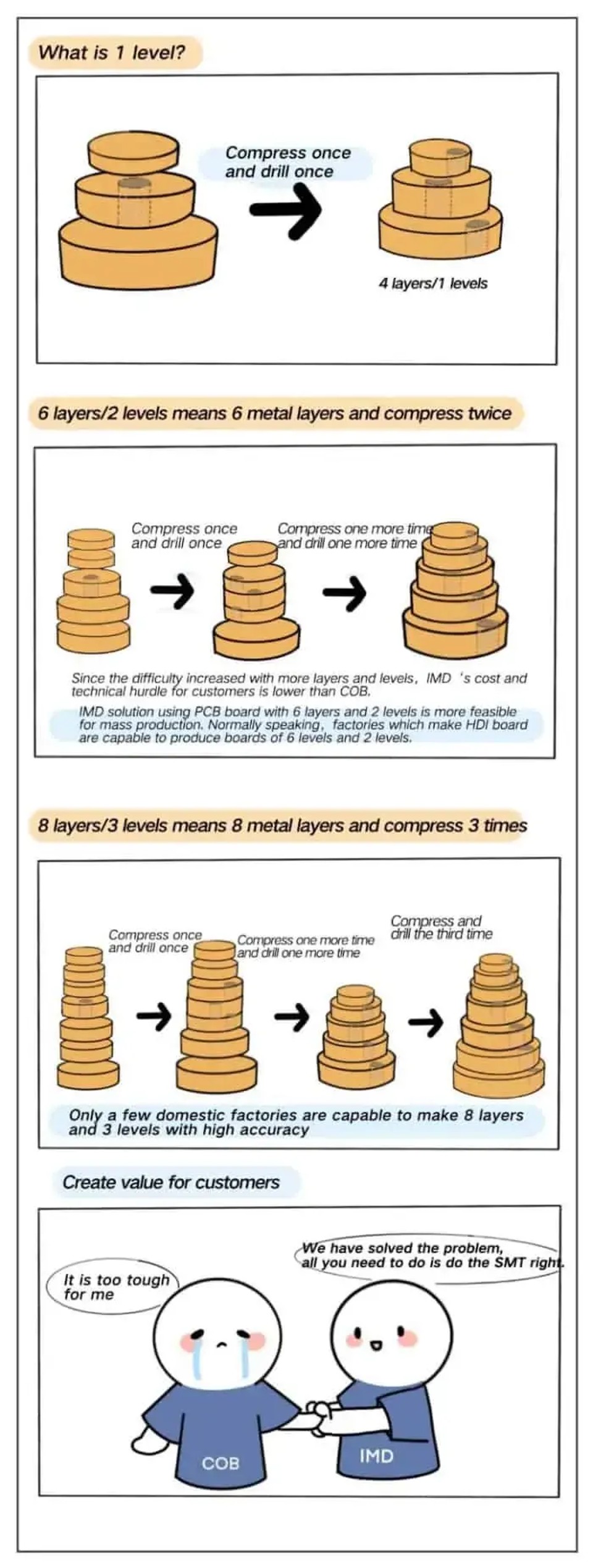

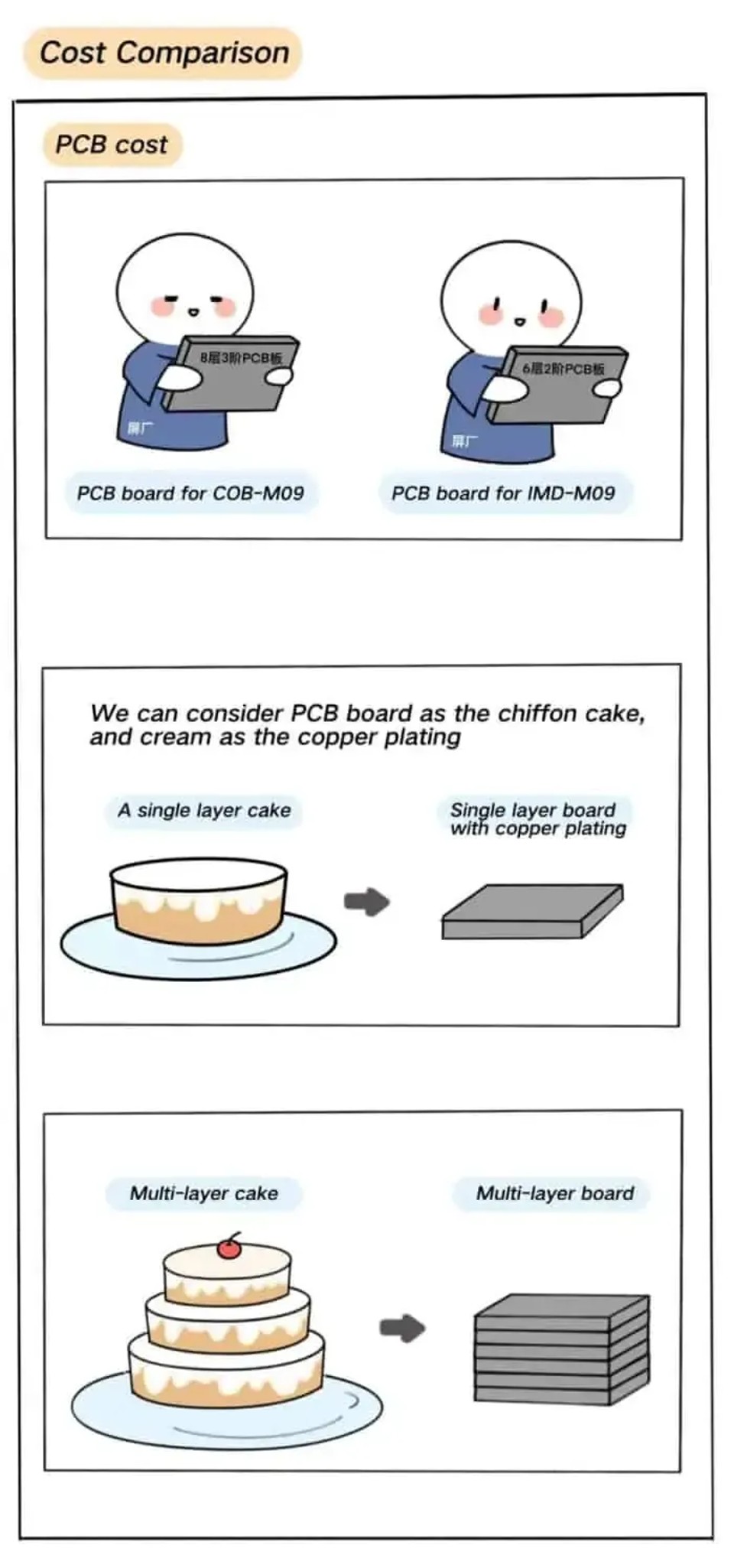

这里讨论的是显示屏工厂的成本。作为标准产品的制造商，控制成本、为下游客户创造更多价值至关重要。先来看 PCB 的成本。以 P0.9 为例，COB-P0.9 通常采用 8 层、3 阶板。IMD-M09T 的 LED 器件集成了电路，每 4 个像素只需 8 个引脚，因此 PCB 上的布线空间可增加 50%。采用 IMD-M09T 的工厂只需生产 6 层、2 阶板，价格可降低 20% 以上。SMD 同样需要 8 层、3 阶 PCB，但对精度的要求较低。如果不太好理解，我们可以打个比方：“层”就像千层蛋糕的一层，而“阶”指的是制作工艺。

此外，目前全国约有一千家 PCB 工厂，但只有两三家能生产高精度的 8 层、3 阶板。由此可见，控制成本和掌握相关工艺并不容易。SMD 之所以能够实现量产（同样采用 8 层、3 阶板），是因为其精度要求不高，大幅降低了生产门槛，许多工厂都能生产。通常，具备 HDI 板生产能力的工厂也能生产 IMD 所需的 6 层 PCB。因此，无论从工艺要求还是成本来看，IMD 所需的 6 层、2 阶板都比 COB 所需的 8 层、3 阶板更具优势。

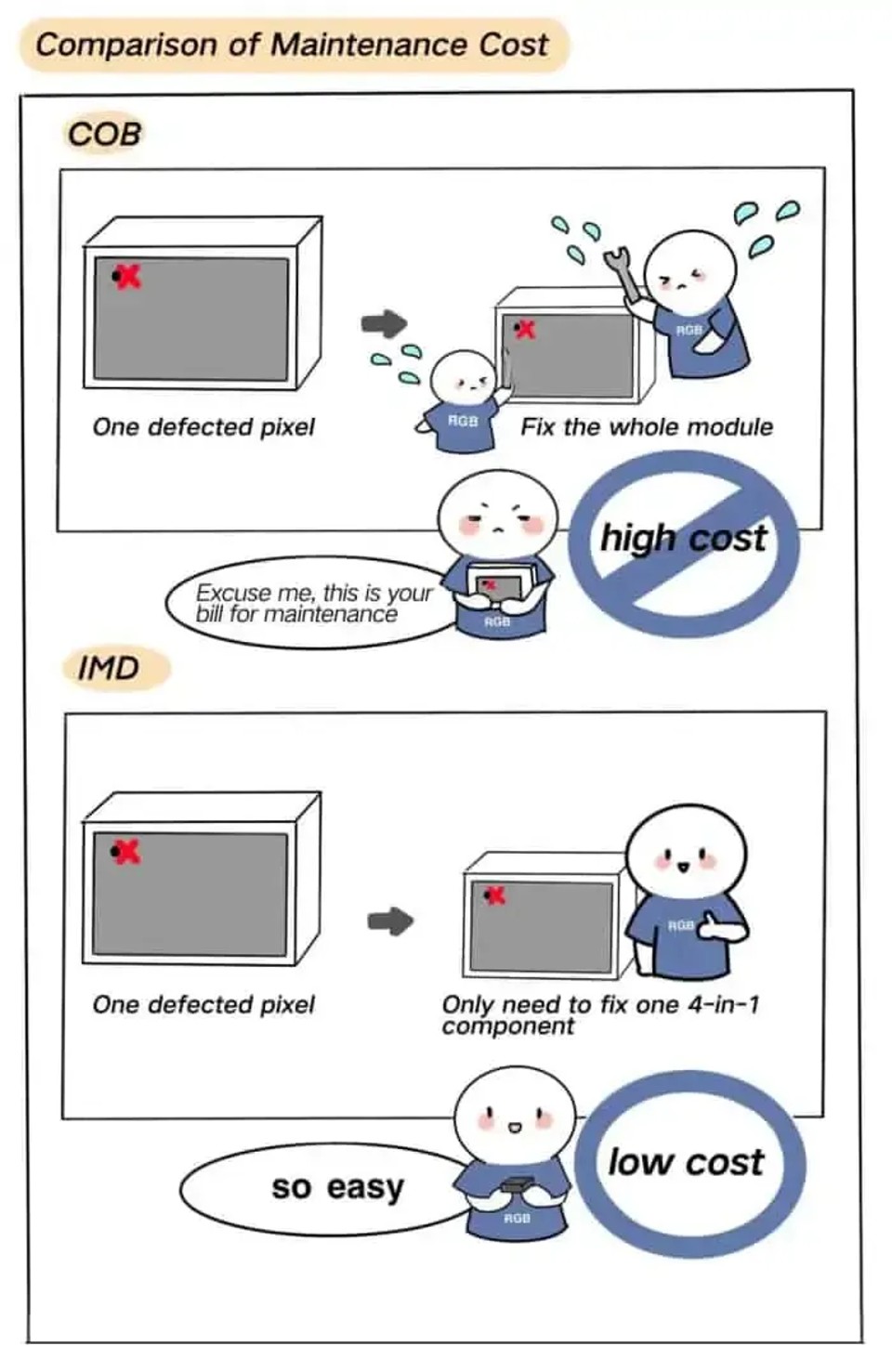

不过，显示屏工厂的成本远不止这些。生产成本之后，我们再来看看维护成本。

补充说明：维护成本主要取决于维护频率和人工成本。如果需要维修整块屏幕，还必须考虑原材料成本。

本回合：IMD-M09T > COB

第三回合：可靠性与防护性能

LED 显示屏完成 SMT 工序后，还需经过多种运输方式才能送达客户手中。因此，防护性能是显示屏工厂必须考虑的重要因素，尤其是在租赁市场。COB 采用集成封装，密封性较好。与 SMD 相比，IMD 的可靠性有了显著提升，现阶段已能满足客户需求。补充说明：影响 LED 显示屏防护性能的因素包括：1. 环氧树脂与板材之间的粘接力；2. 引脚焊接强度。

本回合：COB > IMD-M09T

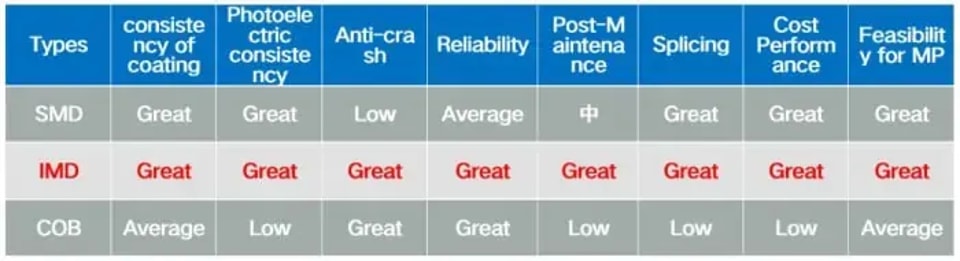

对比分析之后

从理念和功能来看，COB 虽然仍有提升空间，但我们必须承认，它是一种不错的解决方案。不过，我们相信，只有最适合终端客户的技术路线，才能为整个行业创造更大价值、赢得市场份额，并成为主流选择。
